Устанавливаем теплый пол на кухне под плитку

Плюсы и минусы

Выбрать напольное покрытие правильно нелегко. Не получится ограничиться только гармоничным оттенком под общий интерьер. Нужно учитывать качество материалов, их прочность, износостойкость, а также позаботиться и об обустройстве пола, в особенности, когда планируется в качестве финишной отделки использовать плитку.

Обогреваемые полы привнесут дополнительный комфорт и уют. Многие любят ходить дома босиком, но это неприятно на холодной плитке или линолеуме, может навредить здоровью. Со временем от этого могут начать развиваться заболевания суставов из-за постоянного переохлаждения. Система обогрева обязательно нужна с кафелем, в особенности на кухне.

Достоинства

Плюсы отапливаемого пола не только в комфорте, но также в том, что это полноценная система обогрева в межсезонье, когда на улице уже стало холодно, а центральное отопление еще не включено. Нагретый воздух поднимается наверх, хорошо прогревая всю комнату.

Преимущества системы обогрева

Классическое отопление эффективно, но по своей сути его можно назвать точечным источником тепла, так как комната прогревается неравномерно. При этом холод активно проникает через двери, окна, стены, выходящие наружу. Этот метод отопления не всегда поддерживает одинаковую температуру, поэтому в последнее время большим спросом пользуется именно пол с обогревом. Его достоинства такие:

  • естественный обогрев тела – снизу вверх;
  • утепление наружных стен, зон около окон;
  • исключение сквозняков;
  • возможность регулировки температуры.

Утепленный таким образом пол становится не просто роскошью, а необходимым условием комфорта.

Недостатки

К недостаткам конструкции относятся:

  • демонтаж уже имеющегося покрытия и повторная установка;
  • температура в отсеках шкафов, которые расположены близко к полу, будет выше, поэтому нужно пересмотреть принцип хранения портящихся от повышенной температуры продуктов;
  • стоимость оборудования и монтажа системы внушительная;
  • увеличиваются затраты на электроэнергию примерно на 1000 – 2000 руб. за месяц.

Из чего сделать теплый пол на кухне: правильный выбор системы

Ни для кого не секрет, что на сегодняшний день существует три основных системы подогрева полов – это водяной теплый пол, работающий от системы отопления, кабельный электрический и тонкопленочный теплый пол, который на нашем рынке представлен в двух вариантах (с электрическими нагревательными кабелями и инфракрасными излучателями). Такое количество систем было разработано неспроста – каждая из них способна решать задачи подогрева пола в тех или иных условиях, с которыми мы и разберемся дальше, изучая вопрос, какой теплый пол сделать на кухне. Начнем по порядку.

  1. Водяной теплый пол. О целесообразности его установки в квартире с центральным отоплением много говорить не придется – как бы вы ни хотели, но сделать у вас это не получится. Не по техническим причинам, а только потому, что это не разрешено. Именно поэтому, если ваша квартира не оборудована индивидуальной системой отопления, о таком типе подогрева пола можно забыть – скажем так, это приоритет частных домов, в которых имеется свое отопление. Устанавливается такая система подогрева пола на стадии изготовления стяжки пола – сначала на существующее основание укладывается пенопласт, который, в свою очередь, покрывается слоем отражающей теплоизоляции. Потом укладывается армирующая сетка, следом за ней монтируются трубы, которые заливаются стяжкой особого состава. По периметру помещения в процессе заливки стяжки делается деформационный шов, который необходим для расширения пола в процессе его нагревания. Этот шов компенсирует температурные деформации.

  2. Электрический кабельный теплый пол. Это более универсальный вариант, который подходит практически во всех ситуациях. Как и водяной теплый пол на кухне своими руками, он монтируется либо в стяжку (если впоследствии она будет накрываться линолеумом, ламинатом или ковролином) или же непосредственно на нее, если сверху будет укладываться кафельная плитка. Ограничением в области применения таких систем подогрева пола может стать только отсутствие электроэнергии в доме как таковой. Потребляют такие системы подогрева пола немало энергии, но возможности снизить ее расход все же имеются. Каждая, без исключения, электрическая система теплых полов оборудуется терморегулятором – они бывают разными, но среди них есть программируемые устройства, которые позволяют включать теплый пол только тогда, когда в его услугах человек нуждается по-настоящему. Скажем так, с помощью программируемого терморегулятора можно задать почасовую работу теплого пола на протяжении всей недели – а это как минимум пятидесятипроцентная (если не больше) экономия электрической энергии.

  3. Пленочный теплый пол. Вся его особенность заключается в толщине пленки, которая позволяет укладывать ее под напольные покрытия прямо на существующую стяжку – она позволяет создать систему подогрева пола, не прибегая к переделыванию основания. Мало того, пленочный теплый пол может быть с легкостью уложен на деревянное основание. По сути, вы снимаете старое напольное покрытие, укладываете теплоотражающий экран, потом на него нагревательную пленку, на которую, в свою очередь, укладывается напольное покрытие. Исключения составляют только те покрытия для пола, которые приклеиваются к основанию. Если речь идет о линолеуме, то пленочный теплый пол нужно накрыть тонкими листами ДВП.

Как видите, все эти три системы подогрева полов в некотором роде дополняют друг друга – там, где невозможно использовать одну из них, обязательно можно применять другую. Как вы понимаете, это самый первый и, можно сказать, главный критерий выбора теплого пола для кухни. Ну а дальше смотрите сами – если существуют варианты, то, естественно, лучше отдать предпочтением более экономичному варианту. Что касается безопасности, то каждая из описанных выше систем является полностью безопасной для человека (если в процессе решении вопроса, как сделать теплый пол на кухне, были соблюдены правила установки системы).

И в заключение темы несколько слов по поводу самостоятельного монтажа теплых полов на кухне. Устанавливаются они не очень сложно – по сути, это конструктор для взрослых, особенно если речь идет об электрических системах. Чтобы собрать его, нужно просто правильно соединить воедино три его части – нагревательные элементы, терморегулятор и температурный датчик. Обо всем этом вы можете посмотреть в приложенном выше видео.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

  1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
  2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
  3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
  4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Коллекторный узел

Перед разводкой труб необходимо установить разводной коллектор. Выбирается он исходя из количества контуров и желаемой возможности регулирования обогрева.

Коллекторный узел

Простейшие коллекторы оснащены только запорными клапанами. Регулирование их работы и настройка параметров отопления практически невозможны. Для этих целей подбирают коллекторы с дополнительными регулировочными клапанами.

Внимание! Коллектор обязательно должен быть оснащен клапаном воздухоотвода и сливным патрубком. Коллектор устанавливается в специальный металлический шкаф, размеры которого подбираются индивидуально

Стандартная толщина – 12 см, что позволяет «утопить» его в стеновой нише

Коллектор устанавливается в специальный металлический шкаф, размеры которого подбираются индивидуально. Стандартная толщина – 12 см, что позволяет «утопить» его в стеновой нише.

Главные правила установки коллектора:

  1. Углублять коллекторный шкаф в несущие стены запрещено.
  2. Шкаф располагают так, чтобы он был равноудаленным от всех контуров. Если контуры разной длины, шкаф приближают к более длинному.
  3. Шкаф поднимают над уровнем пола для функционирования системы воздухоотвода. Под шкафом должно остаться достаточно места, для размещения и сгиба всех выходов труб.

Детально о сборке коллектора и его работе смотрите в видео ниже.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

  • электрический;
  • водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Делаем водяной теплый пол

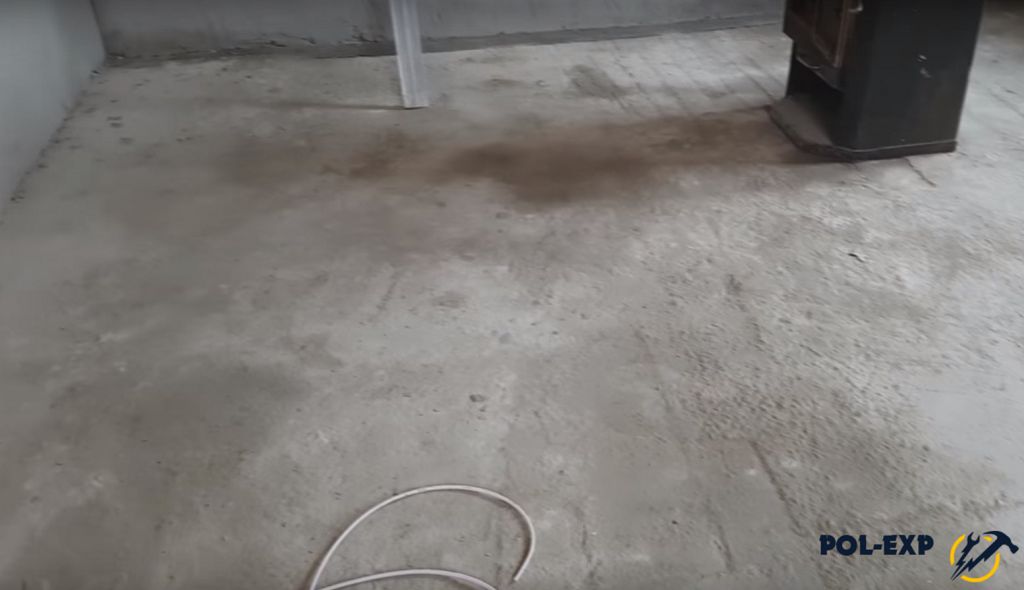

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

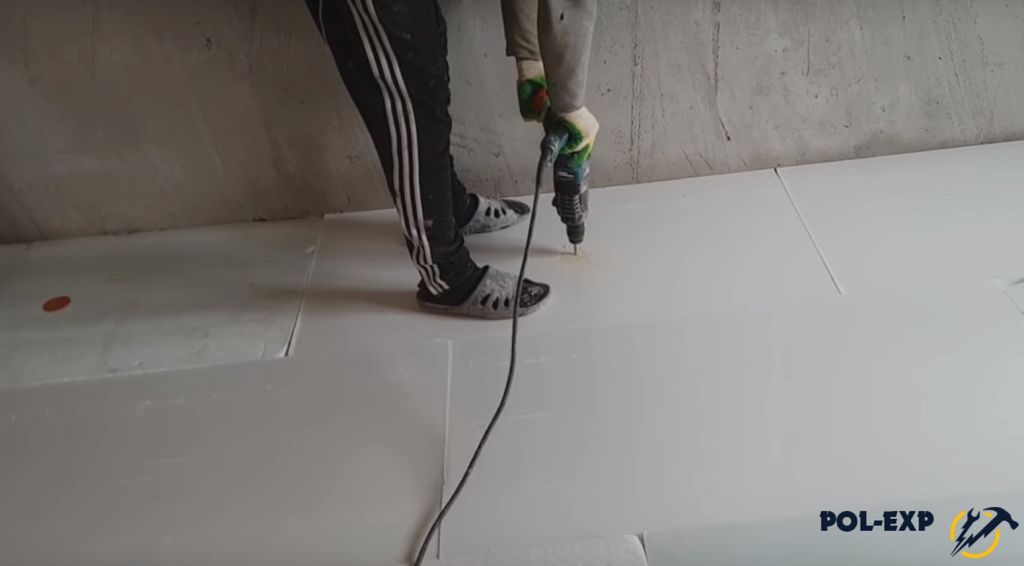

Сверление отверстий для «грибков»

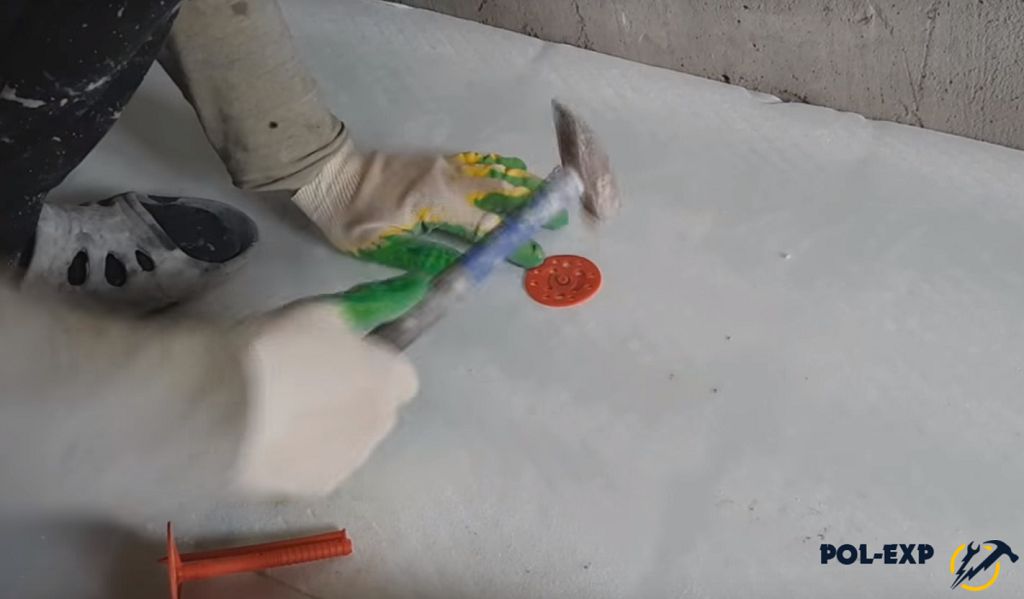

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

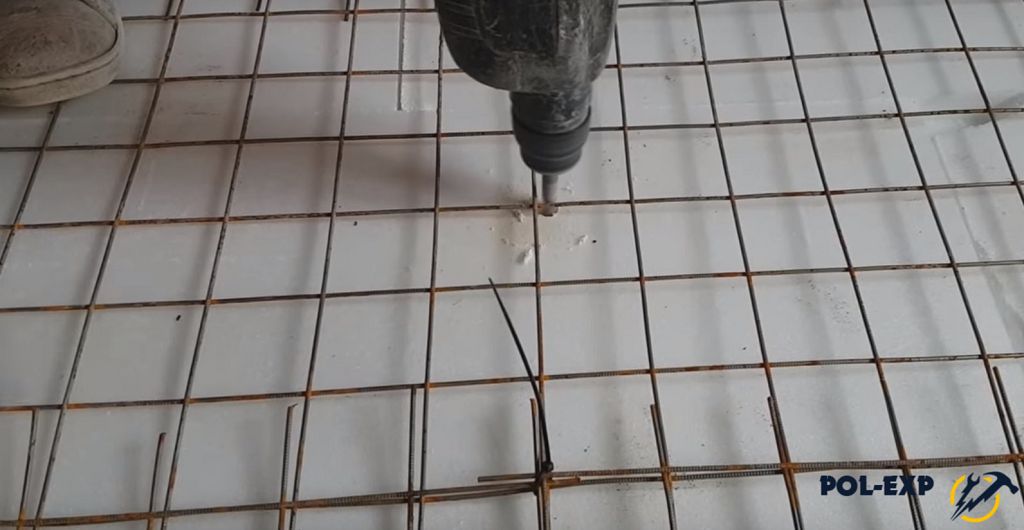

Сверление отверстий под крепежи

Фиксация армирующей сетки

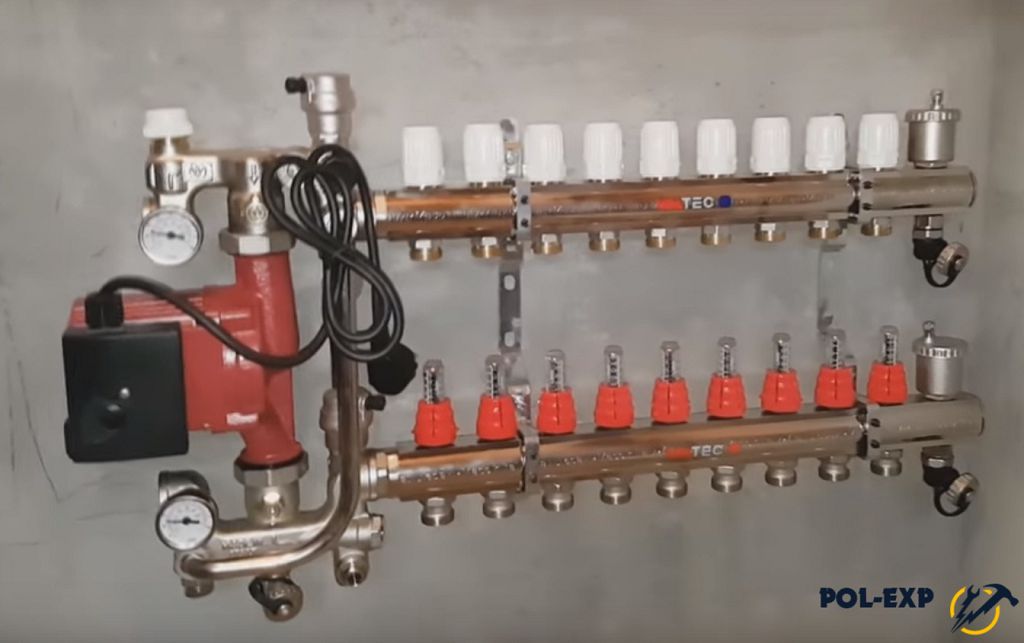

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Установленный коллектор теплого пола

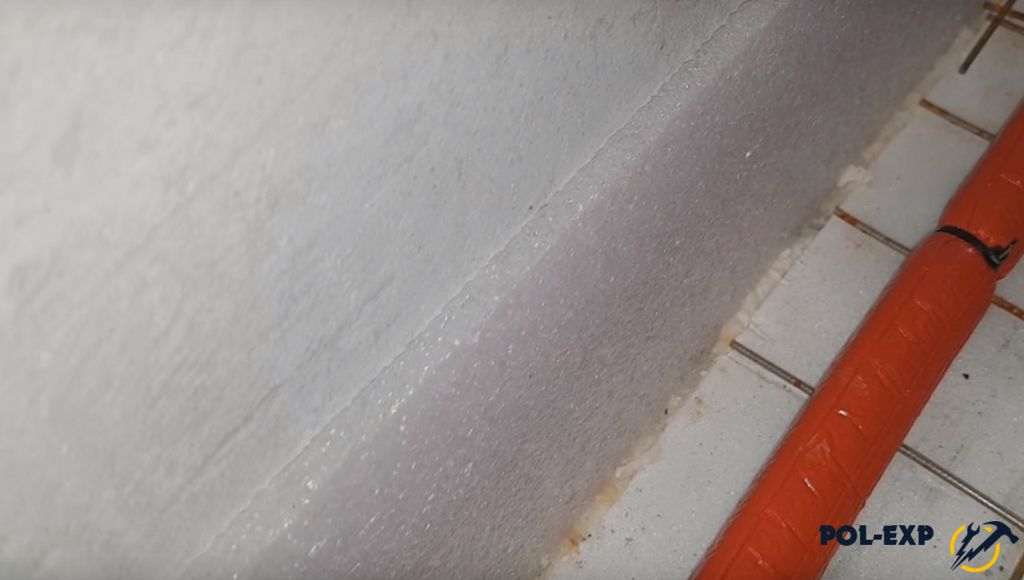

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

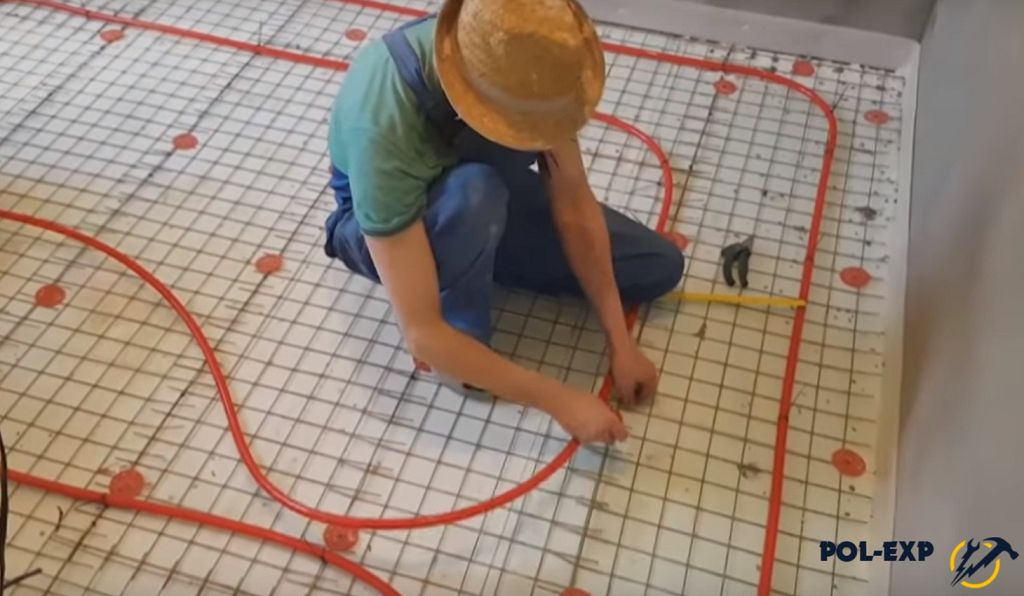

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

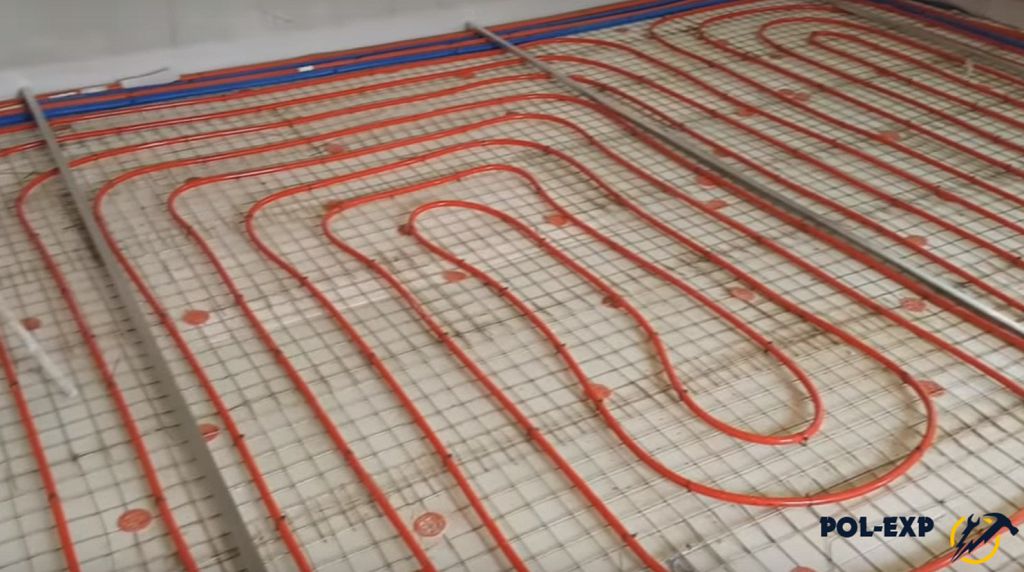

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

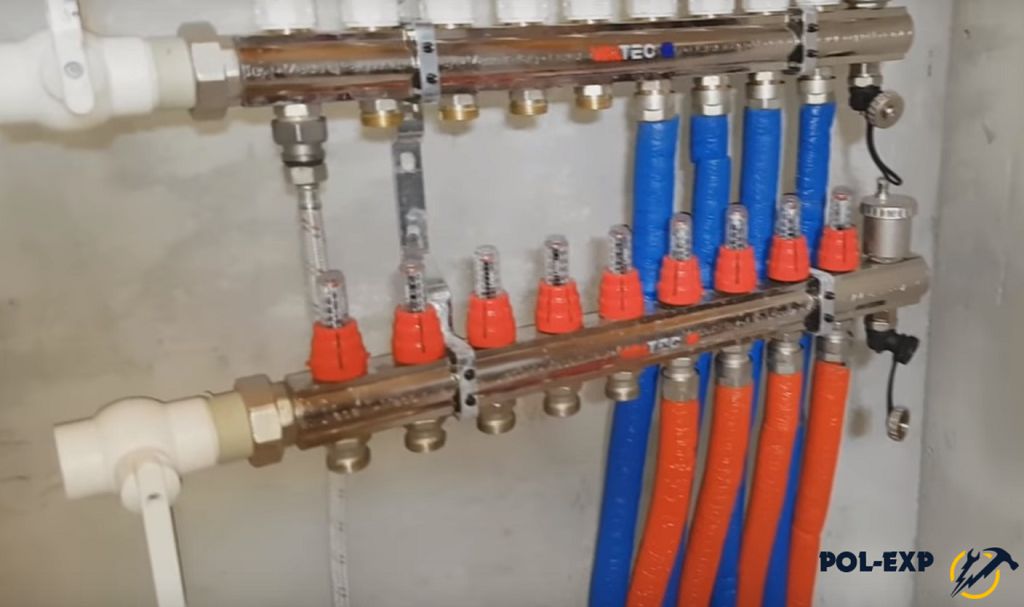

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня

Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см

Установлены маяки

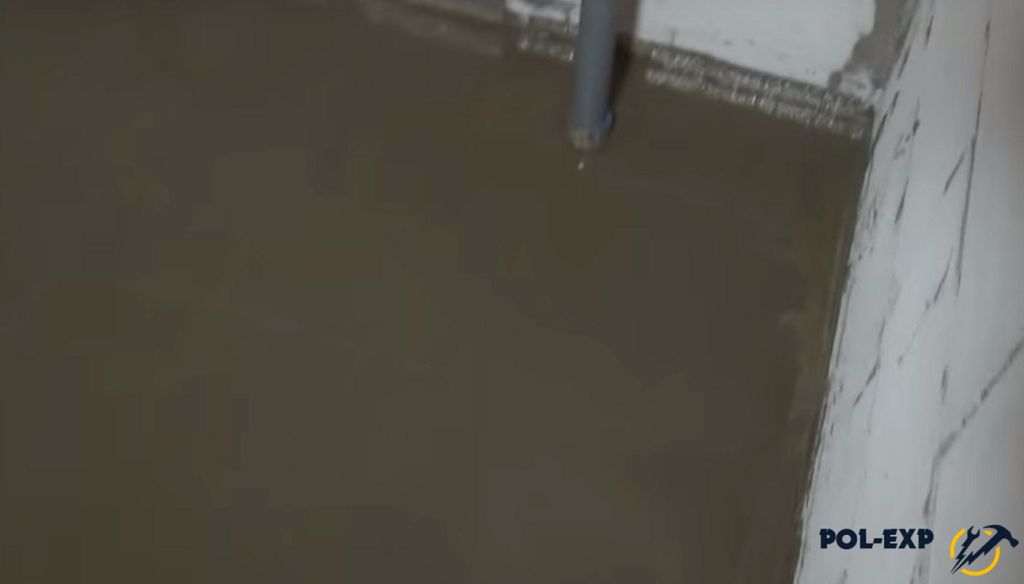

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Заливается стяжка

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

Преимущества установки теплого пола в квартире

В современных новостройках существует возможность самостоятельно выбрать способ обогрева помещений. То есть система теплого пола в данном случае может использоваться не в качестве дополнительного источника тепла, а в качестве альтернативной системы отопления.

Распределение температуры в помещении с тёплым полом

В таком случае в жилище обеспечивается наиболее комфортный микроклимат. Нагреваясь внизу, воздух поднимается вверх. А учитывая, что трубы системы занимают большую часть площади помещения, обогрев, в отличие от радиаторов, более равномерный. И здесь речь идет лишь о водяных вариантах обогрева пола.

В большинстве случаев жителям городских квартир приходится довольствоваться электрическими вариантами обогрева. Но и они имеют неоспоримые преимущества:

Схема укладки электрического теплого пола в квартире

  • обогрев пола может осуществляться в том или ином помещении выборочно;
  • каждая система теплого пола оснащается таймером, позволяющим программировать время включения и выключения обогрева, что значительно экономит энергоресурсы и делает ее эксплуатацию более комфортной;
  • равномерный обогрев препятствует образованию повышенной влажности в квартире, а значит, защищает от возможного появления плесени и грибка;
  • встроенный термостат позволяет поддерживать в квартире оптимальную температуру воздуха, повышая общий уровень комфорта.

К недостаткам такого способа обогрева можно отнести лишь увеличение платы за потребление энергоресурсов. Однако эту проблему можно решить путем улучшения теплоизоляции в квартире и  рационального использования системы.


Таблица теплопотребление электрических теплых полов в квартире

В целом, необходимость в монтаже теплого пола зависит от ряда факторов, к примеру, наличия в доме маленьких детей или пожилых людей. Им такой обогрев нужен и пойдет только на пользу.

Основные принципы монтажных работ по установке теплых полов

Монтаж полов под плитку имеет свои общие нюансы, несмотря на то что существует много видов подогрева:

Основным правилом считают необходимость убрать старую стяжку после того, как снимается напольное покрытие. Данный этап работы разрешит выиграть в высоте комнаты, если квартира имеет низкие потолки, либо при монтаже теплого пола лишь в одной из комнат.
Следующим этапом следует выровнять поверхность укладки. Любая неровность может привести к поломке системы подогрева. Следует убрать мусор, заделать ямки и щели.
Далее нужно провести гидроизоляцию основания. Защиту от воды можно выполнить с помощью битума либо жидкого стекла. Особенно тщательно данную работу проводят в ванной

Если через стяжку будет просачиваться вода, то это разрушит бетон.
Далее надо обратить внимание на теплоизоляцию. Толщину теплоизолирующего слоя определяют от высоты комнаты, перепада между помещениями.
Пол под плиточное покрытие нуждается в армировании при помощи специальной сетки из проволоки толщиной около 6 миллиметров

Части сетки соединяются друг с другом с помощью вязальной проволоки.Внимание! Армированная сетка укрепит стяжку, предотвращая появление трещин.
Нельзя для стяжки пола применять смесь из гипсового вещества, так как материал очень хрупкий, не выдержит нагрузки. Выравнивающая смесь должна обладать свойством наливного пола, которая максимально выравнивает поверхность и не требует большого расхода клея во время укладки.

Особенности укладки плитки

Разметка, по которой проводят укладку плитки, зависит от вида кладки. Виды кладки кафеля: прямой либо диагональный. К какому виду склониться, определяется по форме помещения либо по его дизайнерским особенностям.

Далее укладывают и выравнивают кафель. Время от времени уровнем и рулеткой проверяют отсутствие наклона. Пластиковые крестики используют для того, чтобы соблюдать одинаковые промежутки между плитками. Обычный размер у крестиков равен двум миллиметрам. Во время укладки крупной плитки используют крестики большего размера.

Внимание! Крестики для контроля высоты плитки убираются, а которые регулируют расстояние между плитками не вынимаются после окончания работ, их скрывают во время затирки швов. Чтобы затереть швы, используют растворы в цвет кафеля

Затирку проводят, как только высохнет клей под плиткой. Чтобы плитка сохранила свой первоначальный вид долгие годы, ее лакируют. Данный процесс необходим для матового покрытия. Лак наносят с помощью ткани, не оставляющей ворсинки. Наносить средство следует ровно без пузырей. Начинают лакировать пол с дальнего угла помещения. Первый слой сохнет примерно 6 часов при открытой форточке и зарытой двери. Далее процедуру повторяют еще раз

Чтобы затереть швы, используют растворы в цвет кафеля. Затирку проводят, как только высохнет клей под плиткой. Чтобы плитка сохранила свой первоначальный вид долгие годы, ее лакируют. Данный процесс необходим для матового покрытия. Лак наносят с помощью ткани, не оставляющей ворсинки. Наносить средство следует ровно без пузырей. Начинают лакировать пол с дальнего угла помещения. Первый слой сохнет примерно 6 часов при открытой форточке и зарытой двери. Далее процедуру повторяют еще раз.

https://youtube.com/watch?v=hfD5GZnii9A

Как провести монтаж?

Уложить водяной теплый пол своими руками можно двумя способами: с помощью бетона или настила. В первом варианте трубки облачаются в стяжку, в другом случае – в деревянную или полистирольную основу.

Подготовка поверхности

Вначале лучше сделать качественную очистку базового слоя, при необходимости выровнять поверхность цементной стяжкой, определить ровность пола ванной или кухни, постелить слой теплоизоляции (преимущественно пенопласт). Для гидроизоляции нужен обычный целлофан. Затем по всему периметру квартиры, в ванной или кухне, настилается демпферная лента, которая не допускает расширения стяжки.

Установка теплого пола на деревянное основание

Теплый пол на кухне можно сделать с помощью реек и модулей. Такое устройство укладывается черновым способом на пол или деревянные лаги. Первый вариант предполагает использование плит ДСП, оснащенных специальными каналами для труб. Другой способ монтажа предполагает использование деревянного покрытия и утеплителей – минвату и полистирол. Их наименьшая толщина обеспечивает качественную тепловую изоляцию.

Плюсы и минусы керамического напольного покрытия

Керамика, как материал для напольного покрытия, является холодным, но класть на пол с подогревом именно кафель считается модным и в ванной комнате, и на кухне, также в других комнатах. Керамика медленно поглощает тепло, но накапливает его надолго и обладает хорошей теплоотдачей. Такое свойство, как медленное нагревание, позволяет равномерно распределять тепло по всей поверхности, не создавая зон с очень холодным либо очень горячим покрытием.

Использование плитки отлично подходит для санузлов и ванной, потому что в этих помещениях всегда высокий уровень влажности. Поверхность быстро просыхает и не образует плесень. К тому же плиточное покрытие отличается прочностью и надежностью.

Как выбрать плитку для укладки

Материал для укладки пола должен иметь высокое качество. Важным условием считается показатель твердости и плотности. Существует много разновидностей плитки, которую выполняют из керамогранита, натурального камня либо монокоттура. Эти материалы подходят для укладки теплого пола. Плитка под теплый пол отличается от настенной большей толщиной. Во время укладки используют только исправную плитку, чтобы поверхность пола была ровной, и уровень швов не отличался. Для пола используют плитку с шероховатой либо матовой поверхностью, чтобы не скользила.

Рассчитывая сколько плитки понадобится, следует отталкиваться от квадратных метров помещения, и добавить примерно десять процентов на бой.

Какой клей выбрать

Во время выбора затирочного либо укладочного клея опираются на показатель эластичности, теплопроводности.

Специалисты советуют покупать такие растворы, как:

  • Цезерит в модификации СМ-14 EXTRA, либо СМ-16, либо СМ-17, либо СМ-115.
  • Knauf Flex, который противостоит воде и подходит для укладки во влажных помещениях.
  • Старатели.
  • Керамик.

Затирка для швов должна подходить под цвет плиточного покрытия.

Набор инструментов для укладки плитки

Во время укладочных работ стоит приготовить следующий набор инструментов:

  • шпатель обычный и зубчатый;
  • правило;
  • крестики для соединения швов, необходимого размера;
  • уровни и рулетка;
  • резаком, чтобы нарезать кафель;
  • карандаш, скотч;
  • молоток;
  • отбойник.

Приготовив все инструменты, можно приступать к работе.
