Выбираем двухканальный коаксиальный дымоход для газового котла, советы по монтажу

Монтаж коаксиальной трубы

Установка коаксиальной трубы газового котла относится к категории сложных процессов – конструкция непроста, да и требования к ней предъявляются достаточно серьезные. Кроме того, нужно заранее подумать о том, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически не различается. Для примера можно взять стандартный дымоход, включающий в себя трубы диаметром 100 и 60 мм (внешняя и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб выглядит следующим образом:

  1. Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
  2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо высверлить отверстия, размер которых должен на 10 мм превышать диаметр внешней трубы. 10-мм допуск необходим для установки креплений.
  3. Основа соединяется с выводом котла. У большинства котлов вывод находится на верхней части, поэтому проблем возникнуть не должно.
  4. Далее устанавливается нижняя часть трубы. Ее фиксация осуществляется при помощи хомутов и фитингов.
  5. После установки первого отрезка можно приступать к установке остальных элементов коаксиального дымохода.
  6. Места соединения труб необходимо обработать герметиком или аналогичным материалом.
  7. Последний этап – проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединять трубы необходимо плотно и качественно – от того, насколько хорошо состыкованы участки дымохода, зависит его эксплуатация. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно относительно друг друга – любые контакты недопустимы. Как показывает практика, небольшое смещение возникает в процессе эксплуатации, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше всего свести к минимуму. Согласно требованиям, на трехметровый отрезок трубы можно установить 3 фитинга или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Установка коаксиальной трубы газового котла достаточно сложна, но в дальнейшем это окупается эффективностью работы отопительного оборудования. При проектировании и монтаже необходимо учесть все нюансы и подойти к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.

Рейтинг качественных коаксиальных дымоходов до 10000 рублей

VAILLANT DN60/100 800СМ

Эта эргономичная и практичная популярная модель пользуется заслуженным спросом среди европейских и отечественных потребителей. По праву считается одной из самых востребованных модификаций, для изготовления которых не используется нержавейка. Отличное решение не только для настенных газовых котлов, но и конвекторов, газовых радиаторов, а также подвесных настенных котлов. Модификация именуется как «труба в трубе».

Сколько стоит новинка? Покупка обойдется в 7623 руб.

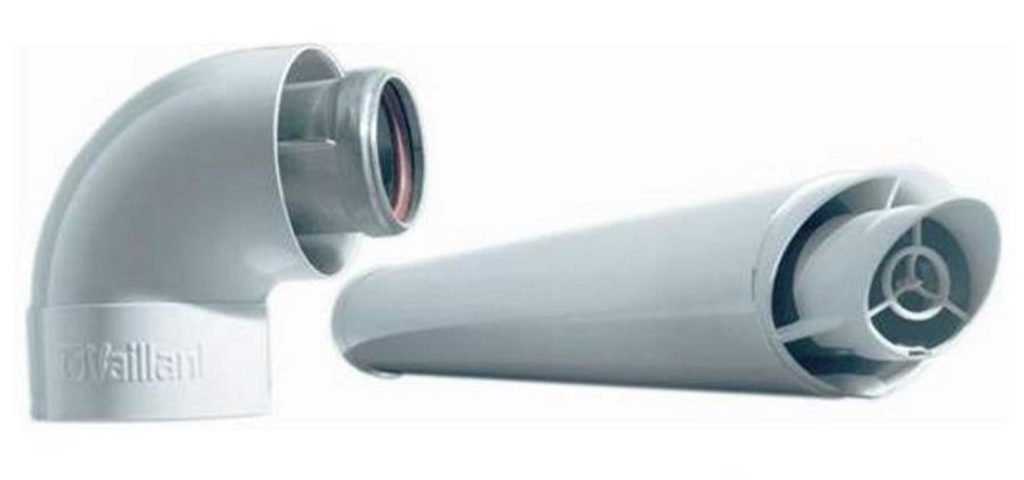

коаксиальный дымоход VAILLANT DN60/100 800СМ

Достоинства:

  • недорогое и практичное устройство для газовых установок любого типа;
  • положительные отзывы;
  • отлично справляется с обозначенными функциями;
  • стильное исполнение;
  • проверенный временем бренд;
  • допускается самостоятельный монтаж;
  • эксплуатационный ресурс;
  • универсальность.

Недостатки:

DAEWOODGB-80C 110/80 1-2 м. (тип MSC)

Эта популярная модель характеризуется наличием неплохого функционала, несмотря на бюджетную стоимость. Главная задача имеющихся в наборе приспособлений – безопасный вывод остаточных продуктов горения из здания или сооружения. В комплекте находятся две трубы, которые расположены друг в друге. Для изготовления этого устройства используется нержавеющая сталь – практичное, недорогое и, одновременно, удобное в использовании решение, которое характеризуется повышенным эксплуатационным ресурсом.

Исходя из имеющегося описания, допускается установка своими руками. Для этого можно воспользоваться пошаговой инструкцией, которая предоставляется брендом. В процессе монтажа не следует забывать об установленных правилах и требованиях касательно безопасности. Это поможет избежать многих ошибок при выборе вспомогательных комплектующих.

Средняя цена – 6980 руб.

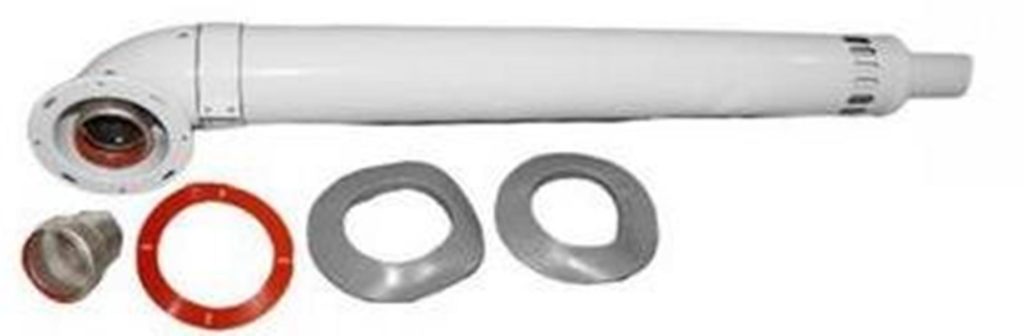

коаксиальный дымоход DAEWOODGB-80C 110/80 1-2 м. (тип MSC)

Достоинства:

Недостатки:

Viessmann 60/100

Перед тем, как выбрать эту новинку от одной их лучших немецких фирм, следует отметить ее потрясающую герметичность. Товар получил многочисленные положительные отзывы, во многом благодаря наличию оптимального коэффициента сечения. Это делает устройство не только прочным и практичным, но и долговечным. Конструкция не боится сильных ударов, которые могут случаться в непогоду

Отдельное внимание следует обратить на показатель эргономичности изделия. Речь идет о наличии декоративных манжетов и вставок

Для установки и последующего присоединения потребуются специальные винты, которые входят в комплект поставки.

За прочность соединений отвечают фирменные прокладки, которые делают систему полностью герметичной. Специалисты советуют купить именно такой дымоход тем людям, которые отдают предпочтение продукции проверенных временем брендов, которая пользуется заслуженным спросом среди потребителей.

Стоимость – 6310 руб.

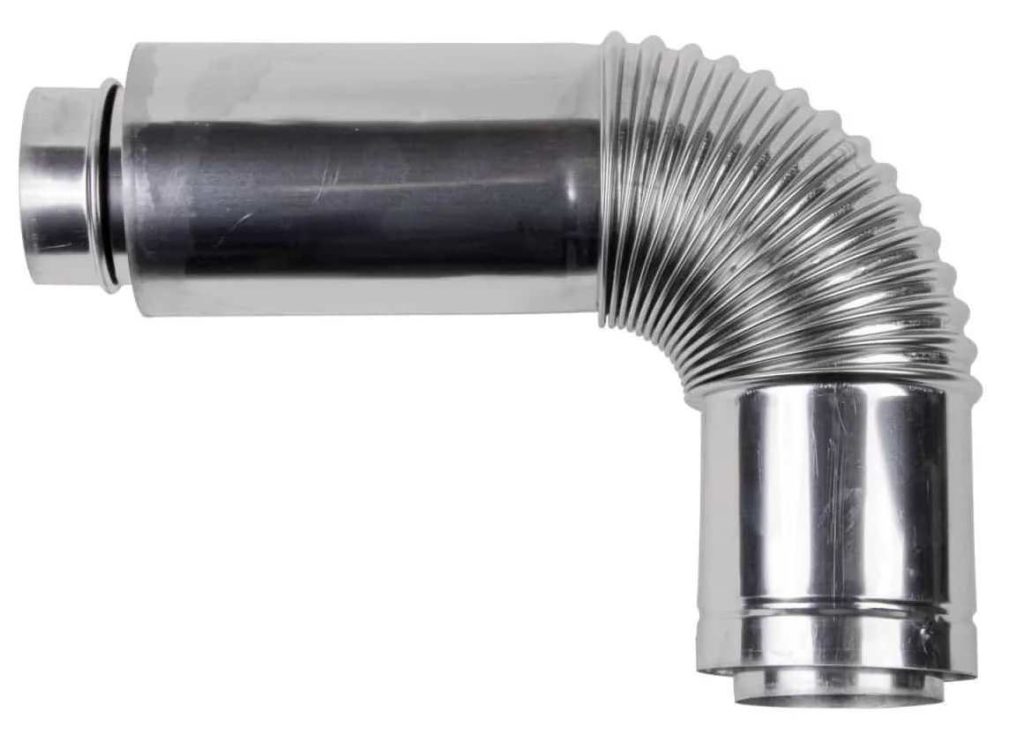

коаксиальный дымоход Viessmann 60/100

Достоинства:

  • дизайн;
  • герметичность;
  • комплектация;
  • стандартный принцип действия;
  • отлично справляется с обозначенными функциями;
  • репутация бренда;
  • наличие ветрозащитной насадки.

Недостатки:

NAVIEN 100/60

Этот продукт от проверенного временем концерна отлично подойдет тем мастерам, которые имеют некоторый опыт по монтажу подобных установок. В особом уходе изделие не нуждается. В комплект поставки входит ряд вспомогательных аксессуаров, которые сделают изделие максимально функциональным и практичным. Необходимость в покупке дополнительных накладок или переходников отсутствует, что исключает дополнительные затраты. Протяженность системы – 100 см. Подразумевается проведение вертикальной установки. Конструктивно простое и понятное приспособление, которое оснащено необходимыми переходниками, фитингами и фирменными прокладками высокого качества.

Средняя цена – 6300 руб.

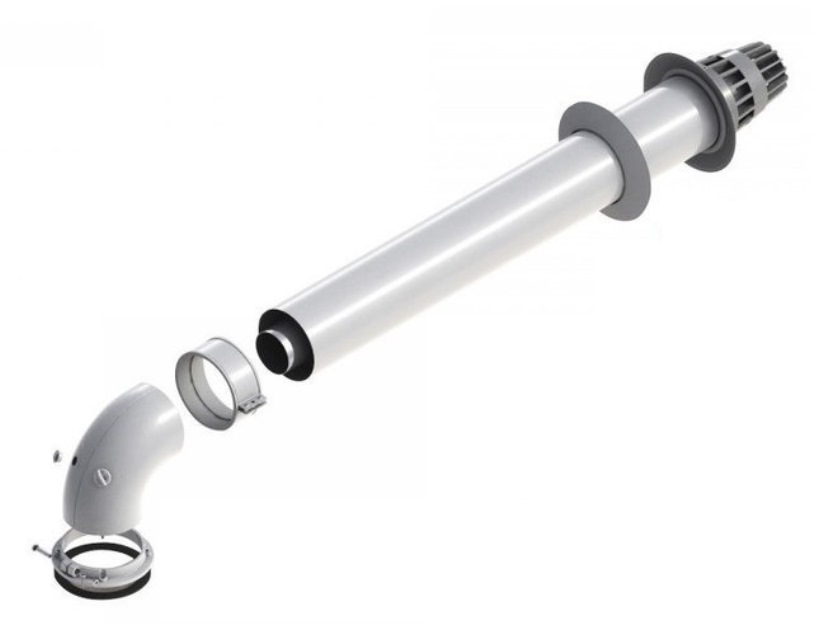

коаксиальный дымоход NAVIEN 100/60

Достоинства:

  • качественные резинки и прокладки;
  • комплектация;
  • гарантия от компании;
  • наличие 7 заборных отверстий;
  • стабильность циркуляции воздушных масс;
  • соотношение цены и качества.

Недостатки:

Коаксиальный дымоход для газовых котлов: плюсы и минусы

Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.

В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».

Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:

  1. По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
  2. По внутренней трубе продукты горения выводятся наружу.

Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется

К преимуществам коаксиального дымохода относятся:

  • Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
  • В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
  • Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.

Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее

  • Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
  • Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
  • Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
  • Собрать коаксиальный дымоход нетрудно своими руками.

Есть у коаксиальных дымоходов и минусы:

  • Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
  • Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
  • При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.

Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

  1. Оголовок следует располагать минимум в двух метрах от грунта.
  2. Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
  3. Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
  4. От окон располагающихся непосредственно над трубой, более 1 метра.
  5. От соседних домов, минимум 2 метра.
  6. Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
  7. При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

  1. Возможность размещения не более 3 метров горизонтального участка.
  2. Количество колен не должно превышать двух.
  3. Расстояние от окна не менее 600 мм.
  4. Расстояние от патрубка до выходного канала, не более 1 метра.

Схема установки горизонтального дымохода

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки

Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
  • Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

  • По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования. Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
  • Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

  1. Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
  2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

  • оцинкованные — наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость изделия зависит от производителя и технических параметров, но редко превышает 2–2,5 тыс. руб.;
  • из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода изготавливается из алюминия толщиной до 2 мм. Внешняя труба — из высокопрочного термостойкого полипропилена. Такие дымоходы применяются только в частном секторе для совместной работы с котлами малой и средней мощности;

    Коаксиальные дымоходы из оцинкованной стали рассчитаны на 5–7 лет, пластиковые изделия прослужат гораздо дольше

  • нержавеющие — более надёжные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10–12 лет использования. По стоимости практически аналогичны изделиям из нержавеющей стали. В промышленности и коллективных системах дымоотвода не используются, так как «нержавейка» не выдерживает высокой концентрации химических веществ;
  • из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок эксплуатации — не менее 15 лет.

    Коаксиальный дымоход из высоколегированной стали, в отличие от «нержавейки», не разрушается под действием агрессивных химических веществ, содержащихся в продуктах сгорания, и служит не менее 15 лет

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

Установка коаксиального дымохода

Устанавливают такой дымоход во всех газовых котлах, радиаторах и конвекторах, у которых есть камеры сгорания закрытого вида.

Итак, вот что непременно потребуется для установки коаксиального дымохода:

  • колено;
  • фланец;
  • дымоотводящая труба;
  • обжимной хомут
  • адаптер для котла;

Ставить такой дымоход необходимо на самом малом расстоянии от стены до котла, и из данной зоны надо полностью убрать все материалы и предметы, которые боятся слишком высокой температуры

Также важно точно определить точку, в которую труба будет выводиться на улицу – желательно, чтобы она находилась выше приблизительно на полтора метра выхода дымохода из котла. Отверстие следует делать диаметром 110-125 мм – абсолютно точно по трубе

Таким образом, требования расположению такого дымохода гораздо менее строгие, нежели к обычному.

Коаксиальный дымоход через бревенчатые стены бани лучше всего проводить через гильзу из специальной асбоцементной трубы, затем забить шнуровой асбест вокруг дымохода – пожаробезопасно и довольно практично. Если в силу каких-либо причин котел находится далековато от стены, то в таком случае надо увеличить длину дымохода – максимальной является 3 метра. Для этого дополнительно приобретите соединительные колена, и потом протяните места наращивания коаксиального дымохода обжимным хомутом.

Рекомендация. Выводя трубу из стены, следует организовать ее небольшой уклон – приблизительно на 2-3˚. Таким образом, конденсат стекать вниз будет самотеком и никакого переувлажнения не будет.

После монтажа дымохода нужно закрыть отверстие в стене декоративной накладкой точно под диаметр трубы. Применяйте для этого жидкие гвозди или строительный клей. Отверстие с улицы, как правило, пенят для того, чтобы воздух не попадал в котельную извне и не создавал ни конденсата, ни сквозняков.

Стоит также сказать, что коаксиальный дымоход должен проходить сквозь стену вовсе не обязательно – сегодня вполне удачно реализуются схемы различных коллективных дымоходов.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Для разных типов камеры сгорания подходят разные типы дымоходов

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

  • открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
  • закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

  • внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
  • наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
