Гаражные ворота подъемные: чертежи, размеры и как сделать своими руками

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

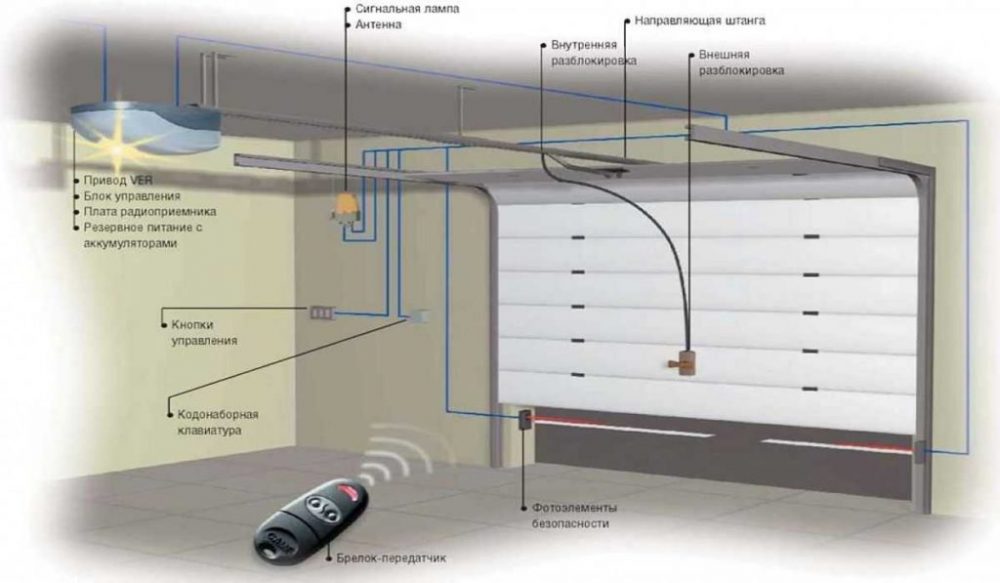

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

История появления ворот секционного типа

В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.

Причинами такой востребованности являются следующие факторы:

Они практически не занимают пространства.
Высокая прочность.
Надежность.
Внешний вид.

Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
Обшить каркас ворот антикоррозийным материалом, используя саморезы.
Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
Привариваем их к верхней и нижней планке каркаса ворот.
Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Какие ворота лучше ставить в гараж

Перед тем, как выбрать секционные ворота для гаража, нужно определиться с тем, на что требуется обращать внимание. Во-первых, нужно определиться с тем, кто именно будет производить монтаж, ведь можно установить конструкцию самостоятельно либо обратиться к специалистам

В первом случае лучше всего обратить внимание на подъемно-поворотные конструкции, которые намного проще в монтаже, нежели подъемно-секционные модели

Во-первых, нужно определиться с тем, кто именно будет производить монтаж, ведь можно установить конструкцию самостоятельно либо обратиться к специалистам

Далее нужно понять, как часто будут использоваться ворота

Если требуется пользоваться механизмом по несколько десятков раз, то лучше всего обратить внимание на подъемно-поворотные конструкции, механизмы которых не изнашиваются в процесс эксплуатации

В конструкции должны использоваться только качественные материалы, которые не подвергаются коррозии. Если для придания эстетичного внешнего вида планируется облицовка деревом, то материал должен пройти все необходимые процедуры по защите от влаги.

Необходимо выбирать автоматический механизм, который позволит управлять гаражом с пульта, только европейских производителей. Если же будет установлен некачественный механизм, то он не только в скором времени выйдет из строя, но и возникнут проблемы с его ремонтом. Кроме этого, подбор должен зависеть от массы створки, необходимо устанавливать механизм с повышенной мощностью, чтобы избежать ситуации, когда он не сможет отворить дверцу.

выступающие и невыступающие конструкции

Достоинства конструкции

Подъемно-поворотная конструкция имеет несколько значимых преимуществ по сравнению с традиционными гаражными воротами:

Основную часть ворот (створку) можно сделать из цельного металлического листа и облицевать любым подходящим материалом. Дополнительной защитой от проникновения послужит целостность, бесшовность металла.
Выполнив в точности инструкцию по монтажу, вы получите надежную конструкцию, которая не боится коррозии, долговечна, компактна, удобна в эксплуатации, не требует дополнительного ухода.
Поднятие ворот можно делать вручную или автоматически.
Безопасность. Конструкция ворот надежно фиксирует полотно створки и предохраняет его от падения.

Есть у подъемно-поворотных ворот и недостатки:

Форма проема. Она должна быть прямоугольной. Иначе сделать качественный монтаж не получится.
Между рамой и щитом могут оставаться зазоры. Если гараж отапливаемый, вы будете отапливать воздух.
Цельное полотно створки ворот не только достоинство, но и неудобство. Ремонтировать придется все полотно, в случае необходимости, а не отдельные участки.

При открытых воротах они незначительно уменьшают высоту проема.

Что потребуется для изготовления

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема

Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Установка секционных ворот

Конструкция современных гаражей отличается от тех, что строились несколько десятилетий назад. Сегодня автолюбители хотят защитить свой автомобиль не только от угона и осадков, но и от повышенной влажности и холода.

На такие гаражи обычно устанавливают подъемные ворота. Секционные конструкции отличаются простотой использования и небольшим весом. Их легко оборудовать электроприводом. Мотор при этом может иметь невысокую мощность. Такие ворота обычно используются при нехватке пространства.

Многие автовладельцы оборудуют секционные ворота для гаража своими руками. Их установка занимает много времени и сил. Сделать такие ворота самостоятельно очень сложно, поэтому стоит рассмотреть процесс сборки заводского комплекта.

Подготовка проема гаража

Перед установкой секционных ворот в гараж следует подготовить входной проем. Для этого определяют точные размеры створки. Уровнем следует проверить, располагаются ли все детали проема в единой плоскости. Вертикальные и горизонтальные части должны быть параллельны друг другу.

Эти меры следует принять еще на этапе строительства гаража, чтобы в дальнейшем не возникло проблем с установкой и эксплуатацией ворот

Важно определить параметры глубины помещения, необходимой для установки секционной конструкции. Их легко узнать, учитывая высоту дверного проема гаража

К этому показателю прибавляют полметра. При монтаже ворот с электроприводом к высоте добавляют 1 м. Секционную конструкцию следует монтировать только в случаях, когда гараж сделан из прочных и надежных материалов.

При составлении проекта гаража важно помнить, что притолока должна иметь оптимальный размер – 25-50 см. Дверной проем обязательно выравнивают, а затем штукатурят

Это необходимо для оптимального прилегания ворот к стенам гаража.

Конструкция секционных ворот

Обычные секционные конструкции включают в себя несколько элементов:

полотно – состоит из каркаса и заполнения;
направляющие – горизонтальные и вертикальные;
механизмы, необходимые для уравновешивания конструкции во время движения;
система механизмов, обеспечивающих открывание/закрывание ворот;
стандартные замки.

После завершения установки ворот автоматику можно оборудовать системой дистанционного управления, которая облегчит доступ в гараж.

Особенности монтажа

Состоят секционные ворота для гаража из панелей, скрепленных петлями. С боков проема крепятся шины, заходящие под перекрытие. По ним будут двигаться секции. При открытии гаража они сворачиваются и располагаются сверху.

Панели для ворот выбирают на вкус автолюбителя. Однако перед покупкой лучше ознакомиться с отзывами. Современные модели оборудованы термопанелями.

Правила, обязательные к выполнению при установке секционных ворот в гараж:

во время работы использовать чертежи;
применять только качественные материалы;
вычислить размеры ворот с максимальной точностью.

Начиная монтаж ворот своими руками, следует понимать, что на этот процесс уходит много времени. Лучшее заручиться поддержкой нескольких человек. Поэтапный монтаж секционной конструкции в гараже:

Сделать разметку, чтобы определить места крепления несущих деталей

Если их габариты окажутся больше, придется расширять проем гаража.
Собрать конструкцию рамы коробки.
Осторожно поднять ее и установить в проем гаража. Не следует сразу делать прочное крепление

Возможно, придется регулировать наклон рамы.
Поднять горизонтальные направляющие и закрепить их на потолке гаража.
Собрать полотно. Начинать работу следует с нижней части. Каждый элемент панели оборудовать роликами.
Собрать механизм уравновешивания створки.
Установить ручки внизу панели для удобства использования ворот.
Защитить механизм, закрыв его специальными кожухами.
Проверить качество установки ворот гаража. Полотно не должно самопроизвольно подниматься или падать.

Если работа сделана правильно, ворота гаража будут служить много лет без регулировки.

Подъемные ворота для гаража своими руками

Самый простой и доступный способ обустроить автоматические ворота для гаража в соответствии с собственными предпочтениями – сконструировать их самостоятельно. Это позволит сэкономить лишние средства.

Шарнирно-рычажковый механизм очень востребован. Такая конструкция ворот надежна и проста. При ее использовании створка движется свободно и просто. Она защищена от блокировки. Однако при выборе шарнирно-рычажкового механизма ворот требуется повышенная точность профилей и подгонка пружины.

Устройство ворот с противовесами предполагает крепление троса к нижним углам каркаса створки. На конце троса располагается груз. При увеличении массы щита ворот придется увеличивать и противовес. Ворота, имеющие такую конструкцию, подвергаются серьезным нагрузкам. Обычно такой вариант выбирают для массивных створок, хорошо защищающих гараж от взлома.

Необходимо составить проект будущих ворот. С проема снимают размеры и выполняют эскиз конструкции. Можно найти уже сделанные чертежи ворот и подогнать их под габариты своего гаража. После создания проекта подготавливают инструменты и материалы.

Для работы потребуются:

Деревянные бруски. Чтобы соорудить коробку для проема гаража, понадобятся изделия сечением 12х8 см. Потолочные бруски имеют сечение 10х10 см.
Уголок на рельсы, имеющий сечение 40х40 мм и для создания рамы – 35х35х4 мм.
Швеллерный кронштейн 80х43х5 мм.

Из брусков собирают коробку. Детали скрепляют угольниками. Снизу коробку следует заглубить в стяжку пола гаража на 2 см. В проеме ее фиксируют при помощи штырей. После этого приступают к сборке рамы полотна. Снаружи створку покрывают железом.

Работу выполняют в такой последовательности:

Изнутри гаража на стену наносят разметку. Крепеж устанавливают с шагом 30 см.
При использовании уголков 25х25 мм их сваривают в П-образную форму. Сначала элементы следует прихватить, затем при помощи уровня проверить точность соединения, и лишь потом сварить.
Снаружи в направляющей делают несколько отверстий под крепления. Для этого используют дрель с корончатым сверлом. Каждую направляющую закрепляют на стене саморезами 7,5х112 мм.
Между вертикальными направляющими для ворот сверху приваривают трубу 40х20 мм. Ее прикручивают прямо к стене гаража болтами 10х100 мм.
Горизонтальные направляющие делают аналогичным образом. К потолку гаража их фиксируют стальным подвесом.
При монтаже направляющих обязательно проверять их положение относительно горизонта.
К вертикальным направляющим приваривают горизонтальные. Усиливают конструкцию распорками, которые крепят под углом 45 градусов. Их делают из трубы 40х20 мм. В середине каркаса приваривают поперечную балку, по углам – распорки.
Затем каркас ворот поднимают в проем определяют, соответствует ли створка его размерам. К углу рамы под углом 45 градусов приваривают стальную трубу. Ее длину определяют по расстоянию от ворот до горизонтальной направляющей. На трубу приваривают шпильку, а затем устанавливают колесо.
Снизу перпендикулярно каркасу монтируют Г-образные формы с колесами. Они будут соединять ворота с вертикальными стойками.
Для установки подвеса следует приварить к углу коробки направляющих полуметровую трубу. На ее конце закрепляют ролик.
Снизу ворот на Г-образой детали просверливают отверстие для троса. Затем его выводят наверх и перекидывают через ролик. Трос на конце соединен с противовесом.

Для груза обычно используют кирпичи, бетонные блоки или заваренные стальные трубы, наполненные песком. После закрепления противовеса конструкцию проверяют на работоспособность. Остается только обшить каркас листовым материалом.

В процессе установки ворот нужно тщательно следить за горизонтальным расположением направляющих. Дополнительно полотно оборудуют стопорящими устройствами и защитными механизмами.

Для лучшего освещения гаража в полотне ворот делают полупрозрачные вставки. Стоит придать конструкции большей устойчивости, оснастив ее окантовкой и накладками. Воротный упор должен быть защищен от ржавления.

Основное правило при изготовлении подъемных ворот для гаража – точность установки деталей. Только при этом условии механизм будет исправно работать.

Разобраться в конструкции подъемных ворот поможет видео:

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

электронный привод для откатных ворот;
пульты для дистанционного управления;
элементы для безопасности;
рейка с зубцами;
сигнальная лампа;
сварочный аппарат;
сверла для металла и дрель;
приводы для подключения элементов безопасности;
электроприводы для питания;
приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

выбор места для электропривода;
укладка привода на швеллер и закрепление его зубчатой рейкой;
приваривание рейки к профильной трубе;
установка концевых выключателей;
подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Стандартные размеры

Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.

Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.

Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми

Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см. Приемлем и тот, и тот вариант

Окончательное решение о ширине двери остается за производителем

Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.

Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.

Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца

Механизм движения воротной створки

Для установки автоматических ворот необходимо учесть легкость хода створки конструкции. Чтобы правильно определить его значение, следует произвести качественный монтаж столбов, учесть силу трения движущихся элементов.

Погодные условия, оказывающие влияние на действие механизма открывания ворот, могут стать причиной дополнительного сопротивления всей конструкции. О наличии запаса мощности конструкции необходимо позаботиться еще при покупке устройства или при его проектировании.

Обеспечивая правильную настройку механизма, следует учесть, что его включение приводит в движение створку, оснащенную накладным профиль-пазом. После закрытия ворот полотно должно заканчивать движение в последнюю очередь

При выборе автоматики необходимо обратить внимание на мощность редуктора и двигателя

Мощность агрегата, управляющего движением створки, зависит от веса полотна. Выбирая модель автоматического привода для распашных ворот, необходимо учитывать не только площадь створки, но и ветровую нагрузку на нее. Возможно, что понадобится электродвигатель наибольшей мощности. Система должна быть оснащена аварийным отключением и съемом в ручном режиме на случай отсутствия электропитания.

Монтаж специальных фотоэлементов должен быть продуман заранее. Здесь важен выбор наиболее оптимального варианта.

Створки движутся за счет наличия светового сигнала. Специалисты всегда рекомендуют устанавливать фотоэлементы безопасности, так как ремонт автомобиля является более дорогим, чем монтаж различных составляющих.

Среди основных причин, нарушающих работу автоматики, можно выделить следующие:

брак в производстве;
скачки напряжения в электросети.

Возможно, что неопытный владелец авто, решивший подстраховаться, постоянно открывает створки вручную. В этом случае нет необходимости в монтаже воротной автоматики. Поскольку открывание подъемно-поворотных ворот может привести к повреждению автомобиля его малоопытным владельцем, лучше установить распашную конструкцию.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Установка коробки в проеме

Для монтажа коробки можно использовать деревянный брус или металлические уголки. Для работы с металлом понадобится сварка. Инструкция, как сделать деревянную коробку своими руками:

Деревянный брус обрезают, ориентируясь на подготовленный чертеж.
Края срезов тщательно шлифуют при помощи наждачной бумаги.
Поверхности бруса лучше обработать рубанком для получения идеального покрытия.
Все детали подвергают предварительной пропитке антисептиком, антипиретиком, влагостойкими и противогрибковыми составами (металлические уголки покрывают антикоррозийным составом).
Собирают коробку, используя нагели, саморезы и металлические уголки по внутреннему контуру конструкции.

Коробку устанавливают по внутренней поверхности гаражного проёма, стараясь разместить брус вплотную к подлежащей основе.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.
