Печка на отработке своими руками

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

Максимально простая конструкция;
Практически полное сжигание топлива;
Выделение большого количества тепла;
Универсальность использования печки;
Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Модернизация жидкотопливных отопительных приборов

Описанная выше конструкция двухобъёмной печи хороша для использования в гаражах, теплицах, мастерских и постройках хозяйственно-бытового назначения, но отнюдь не в домах и на дачах. Для того чтобы агрегат соответствовал требованиям удобства и безопасности, предъявляемым к обогревающему оборудованию жилых помещений, его необходимо доработать. Изменение конструкции прежде всего необходимо для установки печи в пристройке. Чаще всего модернизация касается перевода отопительного прибора из разряда конвекционных в класс водонагревательных. Для этого верхний модуль печи оборудуют внешней водяной рубашкой или встроенным теплообменником, по которому пропускают теплоноситель из отопительной системы загородного дома или дачи. Конечно, лучше предусмотреть возможность подключения водяного контура ещё на стадии проектирования, но можно и доработать уже существующую конструкцию. Всё, что для этого понадобится — та же листовая сталь и стальные трубы диаметром 3/4˝-1˝. Эффективность нагрева жидкого теплового агента увеличится, если внешним кожухом оснастить не только верхний теплообменник печи, но и горизонтальный участок дымохода. Разумеется, перед этим следует обеспечить его полную герметичность.

Печь на отработке с водяным контуром

Второй вариант предусматривает установку теплообменного коллектора, подключённого к вентилятору канального типа или другому нагнетателю. От выходных патрубков воздухосборника тепло распределяют по всем комнатам. Чаще всего для этого используют утеплённые гофротрубы, реже — систему каналов, заложенных ещё на стадии строительства дома. К слову, этот вариант удобно реализовать, установив отопительный прибор в подвале здания.

Доработка отопительного агрегата для подачи тепла в несколько помещений требует установки мощного канального вентилятора

Доработанные таким образом печи запрещается эксплуатировать без включённого вентилятора или циркуляционного насоса. Несоблюдение этого требования может привести к закипанию теплоносителя, разгерметизации или короблению внешнего кожуха.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

непосредственно сам газовый баллон;
труба диаметром 100 мм (2 м);
уголок 5×5 см (около 1 м);
стальной лист, толщиной 4 мм (около 50 см2);
автомобильный тормозной диск;
шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Печь на отработке капельного типа хорошо подходит для отопления гаража

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
длина горелки должна быть больше значения ее диаметра;
оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

чертеж;
сварочный аппарат и электроды;
болгарка, отрезные круги для металла, напильник, наждачная бумага;
стальные уголки или арматура;
набор сверл и дрель;
стальные листы толщиной 4 и 6 мм;
трубы для дымохода и горелки;
молоток;
рулетка и уровень.

Подготовка и сборка печи (чертеж)

Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
Производим сборку верхнего резервуара (привариваем стенки к донышку).
Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
Проверяем размеры деталей. Монтируем уплотнительное кольцо.
Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
В верхнем баке устанавливаем перегородку.
Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
энергонезависимость (в случае монтажа печи без наддува);
простая эксплуатация;
небольшие габариты, позволяющие транспортировку агрегата;
дешевизна топлива;
возможность приготовления пищи;
отсутствие открытого пламени.

Примус капельного типа на отработке – удобная вещь в гараже

Однако у таких печурок присутствует и масса недостатков:

необходимость фильтрации отработанного масла;
дымоход, который требует частой чистки, должен быть не менее 4 м;
раскалённые поверхности весьма опасны;
специфический запах отработанного масла;
невозможность погасить пламя, вплоть до полного выгорания топлива;
пожароопасность при неправильной эксплуатации;
ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

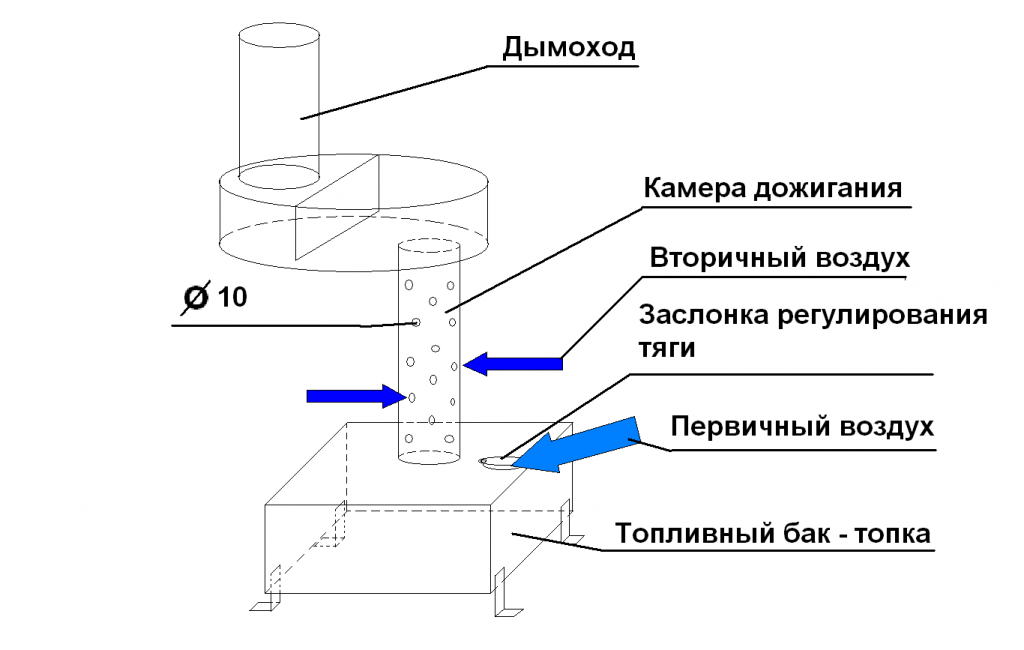

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
необходимый режим работы выставляется путем регулирования специальной заслонки;
при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
следует избегать крепления конструкции к стенам строения и использования высоких подставок;
запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
не следует держать в непосредственной близости от отопительного устройства горючие вещества;
помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
чистка внутренних частей конструкции допускается любым удобным способом;
не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Конструкция должна подвергаться регулярной чистке
