Особенности устройства, монтажа и регулировки скрытых дверных петель

Особенности

Скрытые петли представляют собой конструкцию, состоящую из металлического корпуса, потайного шарнира, находящегося внутри этого корпуса, рычага и антифрикционной втулки, предназначенной для более лучшего скольжения. Рычаг, в свою очередь, состоит из 2 частей, соединённых между собой при помощи подвижной оси, выполненной из стали и обеспечивающей соединение между шарнирами и полотном. Различают три типа скрытых петель: левого исполнения, правого исполнения и универсальные.

И если последние способны функционировать, будучи установленными на любую из сторон полотна, то первые два вида имеют узкую специализацию и могут быть установлены только на определённую сторону. Внутренние петли обеспечивают подвижность полотна на 180 градусов и способны выдерживать до 200 000 циклов открывания-закрывания. Кроме того, устройства обеспечивают лёгкий и бесшумный ход дверного полотна, не допускают самопроизвольного отхождения двери от коробки и обладают способностью её фиксации в крайних положениях.

Материалом изготовления скрытых дверных навесов является сплав под названием цамак, в состав которого входит алюминий, магний, медь и цинк. Цамак абсолютно безопасен для здоровья окружающих и отличается высокой прочностью и износоустойчивостью. Сплав хорошо отливается при достаточно низких температурах плавления и отличается гладкой поверхностью и однородностью структуры.

Готовые изделия покрываются хромом, латунируются либо остаются матовыми. Это позволяет выпускать модели в широком ассортименте дизайна и цвета, что существенно облегчает выбор при их покупке.

Петли для тяжёлых металлических дверей изготавливают из высоколегированной стали. Металл обладает значительно большей прочностью в сравнении со сплавом и способен выдерживать серьёзные весовые нагрузки. Кроме того, стальные петли не подвержены коррозии и отличаются высокой устойчивостью к воздействию экстремальных температур. Это позволяет устанавливать внутренние петли на гаражи, склады и на входные группы частных и многоквартирных домов.

Скрытые петли являются незаменимым видом дверной фурнитуры при установке дверей с наплавом (с четвертью). Особенность таких систем состоит в способе притвора полотна к дверной коробке, которая может быть выполнена в виде четверти на полотне и ответной четверти на коробке, либо четверти, выполненной только на полотне и формирующей притвор внахлёст при закрытии. Особенности конструкции дверного блока не предполагают использования классических петель и рассчитаны только на установку внутренней фурнитуры.

Требования к качеству дверных петель

Главное предупреждение, которое высказывают производители и продавцы скрытых дверных петель: берегитесь подделок. Внешне они могут не отличаться от качественных деталей, и даже опытные строители не заметят подвоха. Однако трудности могут начаться уже в процессе установки, а срок службы таких изделий и вовсе оставляет желать лучшего.

Обратите внимание на материал, производителя и конструкцию, выбирая скрытые дверные петли. Цена в этом случае может быть обманчивой

Качество скрытых дверных петель подтверждается такими характеристиками:

  1. Высокая прочность.
  2. Бесшумность при движении двери.
  3. Регулировка петель в трех плоскостях, что позволяет идеально выставить дверь под коробку.
  4. Долговечность.
  5. Фиксация тяжелой двери.

Опытные строители и люди, не владеющие профессиональными знаниями по монтажу, выбирают скрытые петли из-за их эстетичности и функциональности. Имея достаточно долгую историю разработок и усовершенствований, изделия такого типа заявили о лидерстве в современных интерьерных ансамблях и дизайне экстерьера дома.

Они позволяют воплощать самые смелые стили – от классики до модерна, – и вызывают настоящий восторг у молодых мамочек с малышами, сон которых не потревожит дверной скрип, и сильных пап, переносящих мебель через открытую на 180о дверь.

Монтаж дверной конструкции на потайную фурнитуру

Установка дверей выполняется после монтажа петельных механизмов. Порядок действий:

  1. Установить створку в проём коробки.
  2. Закрепить её с помощью строительного уровня и деревянных колышков так, чтобы она была строго параллельна стенам и перпендикулярна полу. Дверь должна быть не в закрытом положении, а быть немного приоткрытой, чтобы у вас образовался доступ к петельному узлу.
  3. Убедитесь в том, что его половинки располагаются друг напротив друга, зафиксируйте дверь.
  4. Соедините крепёжным винтом.

После соединения всех элементов можно вынуть колышки и убедиться в правильности монтажа. При необходимости завершают регулировку и заканчивают установку путём крепления накладок.

Скрытые петли – замечательная фурнитура, которая выгодно подходит для установки межкомнатных дверей. Но их монтаж осложнён тем, что необходимо вырезать потайные отверстия. Процесс не очень трудоёмок, так что, действуя по шагам, вы получите незаметное крепление.

Особенности конструкции скрытых петель

Главная особенность таких дверных петель – это их невидимость после монтажа. Для этого составные элементы изделия врезаются в дверную коробку и полотно.

Скрытые дверные петли обязаны обеспечивать в процессе эксплуатации дверного блока:

  • Надежное соединение полотна с коробом, при этом без риска разъединения;
  • Свободное открытие/закрытие створки двери;
  • Сохранение на протяжении всего гарантийного периода эксплуатации своих первоначальных технических характеристик;
  • Фиксацию промежуточных и крайних положений полотна;
  • Петли двери скрытого типа также обязаны выдерживать массу двери, возможные ударные нагрузки и обеспечивать установленный угол открытия – 90, 120, 180 градусов.

Для изготовления таких петель производители используют разные материалы. Различные модели могут отличаться размером, регулировкой (одни регулируются относительно вертикальной плоскости, другие относительно горизонтальной), направлением движения (правые, левые, двусторонние).

Как настроить скрытые петли

Как и любые подобные механизмы, скрытые петли делятся по весу, который они могут выдеержать. На мебельные и каркасные двери ставят облегченные модели, а на массивные деревянные полотна идут усиленные. Для началла рассмотрим настройку легких навесов.

Фото Рекомендации

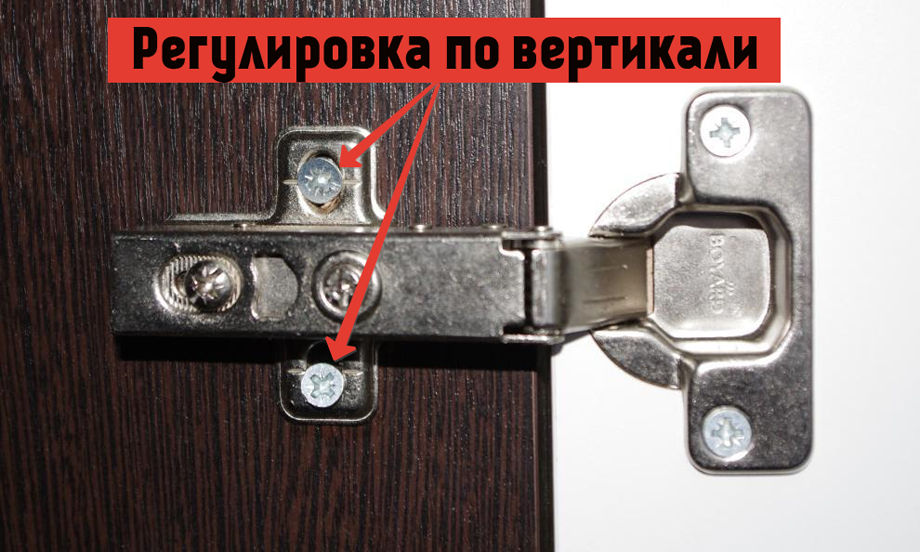

Настройка по вертикали

Вертикаль регулируется винтом находящимся между двумя несущими скобами. Ход регулировки составляет порядка полутора миллиметров.

Настройка по горизонтали Регулировка горизонтали выполняется винтом находящимся в той части навеса, которая установлена в дверном полотне. Этот винт там один, так что ошибиться трудно. Ход регулировки составляет 1 мм.

Настройка прижима Прижим дверного полотна регулируется винтом, который находится в части навеса, врезанной в дверной короб. Ход регулировки равен 1 мм.

Тонкая настройка усиленных скрытых навесов немного сложнее предыдущего варианта, но она вполне по плечу домашнему мастеру.

Фото Рекомендации

Настройка вертикали Для тонкой настройки в усиленных петлях используется секция, врезанная в дверной короб. На ней есть 6 винтов, все эти винты установлены возле крепежных саморезов, 3 сверху и 3 снизу.

Настройка прижима Прижим также настраивается в той секции навеса, которая врезана в короб. Настройка выполняется при помощи 2 винтов расположенных над дугой и под дугой.

Настройка горизонтали Регулировка дверей по горизонтали выполняется из той части петли, которая врезана в дверное полотно. Для этого там есть 2 винта, над дугой и под дугой.

Универсальные петли

По конструкции они схожи с предыдущим типом петель, но открываются в любую сторону, поэтому не имеют ограничений по установке. Это отличный вариант для малоопытных покупателей, которые боятся ошибиться при монтаже межкомнатных дверей. Они:

  • подходят для левых и правых дверных полотен без необходимости выбирать;
  • имеют хорошую грузоподъемность;
  • отличаются долгим сроком службы.

Что касается недостатков, такие петли, в отличие от съемных, не позволяют демонтировать дверь, просто приподняв ее – нужно разбирать фурнитуру. Но в остальном это отличный выбор для классического полотна. Если не знаете, что выбрать, покупайте именно их.

Что такое навесы с доводчиком?

Петли с доводчиком для мебели имеют достаточно сложную конструкцию. В корпус навеса встраивается амортизатор, наполненный вязкой субстанцией (маслом либо силиконом) или газом. Именно благодаря ей створка закрывается плавно, без резкого удара. Кроме отсутствия раздражающих резких звуков, к достоинствам такой мебельной фурнитуры можно отнести значительное увеличение срока службы шкафов. Ведь плавное захлопывание предотвращает появление повреждений как на створке, так и на стенках мебели.

Мебельные петли с амортизатором нашли сое применение при изготовлении мебели для дома, офиса, торговых залов и пр. Они постепенно вытесняют с рынка обычные навесы. И это несмотря на более высокую цену, так как обычные мебельные петли без доводчика имеют недостаток – из-за частых и сильных, ничем не смягченных ударов разрушается крепление, и дверка отваливается.

Плюсы и минусы

Высокий потребительский спрос и растущая популярность потайных петель обусловлены рядом неоспоримых преимуществ этой фурнитуры.

  • Двери, оснащённые скрытыми петлями, отличаются высокой взломостойкостью и значительно снижают вероятность незаконного проникновения в помещение. Потайные модели полностью скрыты в дверном полотне, поэтому спилить или вырезать их практически невозможно.
  • Большое разнообразие моделей разной мощности и размера позволяют выбрать изделие как для плательного шкафа, так и для мощной бронированной двери.
  • Благодаря большому углу открытия полотно способно распахиваться до смежной стены, что достаточно удобно при перемещении сквозь дверь крупногабаритных предметов.
  • Технология установки скрытых моделей предполагает их полное заглубление в коробку и дверное полотно. Это позволяет петлям выдерживать весьма серьёзные механические нагрузки и придаёт конструкции достаточную жёсткость.
  • Эстетическая составляющая. Внутренние петли не загромождают дверное полотно и могут быть установлены на любой тип дверных конструкций, в том числе на системы с «невидимой коробкой» и потайные двери в офисе или квартире.
  • Высокая надёжность внутренних петель позволяет им выдерживать нагрузку намного большую, чем способны выдержать традиционные навесы. Например, модели для межкомнатных дверей легко выдерживают вес до 50 кг, в то время как их накладные аналоги рассчитаны лишь на 30 кг. Такая же ситуация и с изделиями для металлических полотен: особо прочные модели способны выдерживать до 300 кг веса, что также превосходит выносливость обычных петель более чем на 90 кг.
  • Возможность регулировки в трёх плоскостях делает скрытые петли незаменимыми элементами дверной фурнитуры при установке в новостройках. Часто новые дома спустя несколько лет после постройки начинают усаживаться, что неизбежно приводит к перекосу дверных коробок и плохому закрыванию дверей.
  • Универсальность многих моделей обусловлена возможностью их установки как на деревянные, так и на пластиковые и металлические полотна.

К недостаткам относят довольно высокую стоимость многих изделий. Например, достаточно распространённая модель для межкомнатных дверей Armadillo 3D-ACH-40, регулирующаяся в трёх плоскостях (по глубине, высоте и ширине) и относящаяся к средней ценовой категории, стоит 1890 рублей. Петли для металлических дверей стоят намного дороже. Так, итальянская модель SPEV250 обойдётся уже в две с половиной тысячи рублей. Существуют, конечно, варианты и за 600 и даже за 300 рублей, но это, скорее всего, будут изделия низкого качества, которые не способны регулироваться и могут быстро выйти из строя. Кроме того, некоторые навесы имеют неразборную конструкцию, из-за чего при необходимости снять двери нужно будет полностью демонтировать петли.

Также к минусам можно отнести достаточно большие размеры потайных моделей, что не всегда удобно при установке. В первую очередь это касается изделий для межкомнатных полотен, при установке которых часто обнаруживается, что места для расположения таких петель просто нет. Особенно этим грешат дверные коробки, в которых толщина стенок настолько минимальна, что глубины на установку навеса может не хватить.

Некоторые нюансы монтажа также относят к недостаткам скрытых петель. Отмечается необходимость формирования ниш в дверном полотне и коробке, что при малейшей неточности может привести к порче декоративной поверхности и потере привлекательности двери.

Несколько слов о регулировке

Существует ряд моделей, которые обеспечивают возможность отрегулировать положение дверного полотна в 3 направлениях.

Регулировка скрытых петель межкомнатных дверей выполняется с помощью ключа-шестигранника. Расположение регулировочных винтов для настройки положения полотна предусмотрено в той части механизма, которая врезается в дверную коробку:

  • регулировка в горизонтальной плоскости осуществляется винтом, который расположен на поверхности элемента;
  • вертикальная настройка проводится винтом, расположенным вертикально;
  • для обеспечения необходимого прижима механизмом регулировки служит эксцентрик.

Если речь идет о положении полотна относительно коробки, доступный ход равен 1 мм вверх-вниз, влево-вправо и проводится путем поворота винта на обеих петлях одновременно. Глубину прижима можно изменить, подкрутив шестигранником 2 эксцентрика.

Разметка дверей

Алгоритм проведения разметки своими руками:

  • Определить открытие (левостороннее или правостороннее).
  • Отмерить от верха и низа полотно 20 см, сделать пометки.
  • К пометкам приложить петли (верх пластины на пометке), обвести, отметить точки для крепления саморезов. Стержень не должен касаться полотна – чтобы дверь свободно открывалась и закрывалась.
  • Если на расчетном месте есть сучки, сколы – петлю нужно ставить на пару сантиметров ниже.
  • Собрать короб.
  • Аналогичным образом сделать отметки, соблюдая зазор между коробкой и полотном (2-3 мм).
  • Если полотно выполнено их массива дерева, или утяжелено – нужно ставить еще одну петлю (чуть ближе к верху).

Как правильно поставить петли на двери

Установка петель напрямую зависит от того, к какому виду они относятся, таких всего три:

Самые простые в установке — накладные. Их конструкция очень проста — две одинаковые части соединенные между собой.

Врезные или скрытые петли. Для их монтажа нужна определенная сноровка и инструменты. Но потраченное время и силы на их установку, компенсируются качеством.

Ввертные петли. По названию понятно, что их нужно вкручивать.

Для установки врезных петель вам понадобятся сами петли, шуруповерт, карандаш, шурупы, набор клиньев из дерева, уровень, молоток и стамеска.

В первую очередь вы должны нанести разметку, на глаз здесь работать нельзя. Отступите от верха ( низа) двери двадцать сантиметров и приложите петли на их будущее место. Обведите контур петель на их постоянном месте, и петли можно пока убрать. В отмеченном месте при помощи стамески сделайте углубление нужного размера.

Затем вам нужно в уже установленном дверном коробе также сделать разметку и углубления.

Далее приступаем к установке врезных петель:

  • Вложите петли в сделанные углубления
  • Шуруповертом делаем отверстия для петель
  • Затем уже подходящими шурупами крепим петли к двери
  • Фиксируем дверное полотно в коробе при помощи клиньев и вставляем вторую часть петли в углубления короба
  • Снова делаем отверстия шуруповертом и крепим петли к коробу на шурупы

В процессе установки нужно следить, чтобы дверь не смещалась. Обязательно выровняйте положение двери в проеме уровнем, перед тем как навесить на петли.

Теперь разберем как установить ввертные петли. Такой вид петель подойдет тем, кто первый раз сталкивается с такой задачей. Все довольно просто.

Обычно с такими петлями в наборе идет специальный шаблон, по которому высверливают отверстия для фиксации петель. Такие отверстия нужно сделать и на коробе и на двери на одном уровне. Далее ставим петли по местам. Одна часть пойдет на короб, вторая на дверь. Остается надеть дверные петли вместе с дверью на петли короба.

Виды мебельных петель по конструкции

Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:

  • выше/ниже,
  • влево/вправо,
  • к фасаду/от фасада.

Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.

Накладные петли, не требующие сверления фасада. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.

Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем

Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса

Виды четырехшарнирных мебельных петель

По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:

Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

Петли 90 градусов

*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.

Петли 180 градусов

Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.

Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.

Виды угловых петель

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.

Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.

Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.

Как правильно установить

Недостаточно выбрать хорошую фурнитуру, способ и порядок монтажа не менее важен. В упаковке с механизмом как правило находится инструкция. Популярные бренды также размещают буклет каждой модели на сайте компании. Если же вы купили продукцию китайского производителя без имени и хотите собрать механизм самостоятельно, а никакой документации в наличии нет, предлагаем универсальное руководство по установке газлифта.

Чтобы прикрепить доводчик, следуйте нехитрым правилам:

  1. Перед установкой газлифта нарисуйте разметку по шаблону на дверце и корпусе шкафа.
  2. Прикрутите петли в размеченные места.
  3. Окончательно ставить механизм следует после того, как надежно закрепили петли.
  4. Вставьте концы доводчика в специальные отверстия внутри петель до характерного щелчка.

Подробное объяснение процесса представлено в видеоролике. После установки проверьте работу механизма. Если дверка закрывается не до конца, отрегулируйте плотность крепления доводчика винтом.

О монтаже остальных видов читайте в соответствующих инструкциях.

Особенности конструкции скрытых петель

По нормативам, дверные петли, отвечающие требованиям, должны:

  • обеспечивать подвижность дверей, то есть свободное открывание и закрывание;
  • быть надежными на всем сроке эксплуатации;
  • исключать разъединения створки с откосом;
  • фиксировать крайние части дверного полотна, а в особенных случаях и промежуточные;
  • безотказно работать на протяжении всего срока гарантии.

Специализирующиеся на производстве оконной и дверной фурнитуры известные компании, занимаются изготовлением качественных скрытых петель. Межкомнатные двери с установленными на них такими моделями способны выдержать длинный цикл открывания-закрывания. Если приводить цифры, то это число равняется 200 тысяч раз.

Материалом изготовления скрытой петли стал цамак — это сплав, который состоит из четырех металлов: ими являются магний, алюминий, медь и цинк. Он имеет отличные характеристики, которые заключаются в прочности, гладкой поверхности, великолепных литьевых свойствах при низкой температуре плавления, безвредности для человека.

На завершающем этапе производства происходит их покрытие хромом, латунью и никелем, от этого внешний вид становится глянцевый или матовый.

Конструкция скрытой петли состоит из шарнира, который замаскирован металлическим корпусом, с полотном двери он соединяется посредством рычага. В свою очередь, рычаг образован двумя частями, скрепленными винтом. В процессе закрывания двери, рычаг скрывается в углублении и его не видно.

Дорогая невидимая фурнитура может быть снабжена регулировкой, но более дешевые аналоги выпускаются без нее.

Регулировка

После установки регулируемых петель нужно отрегулировать их шестигранником.

Внимание
Регулировку также периодически проводят в ходе эксплуатации, поскольку дверная створка имеет склонность к проседанию.

Качественная фурнитура может регулироваться в трёх направлениях:

  1. Горизонтально. Регулировка выравнивает створку с двух сторон относительно короба на 1 мм. Необходимо поворачивать регулировочный винт, который находится на верхней правой стороне петли.
  2. Вертикально. Вы можете избавиться от зазоров между само́й дверью, полом и верхней частью короба. Величина изменений составит 1,5-2 мм. Для регулировки поворачивают винт, который соединяет два рычага петельного узла.

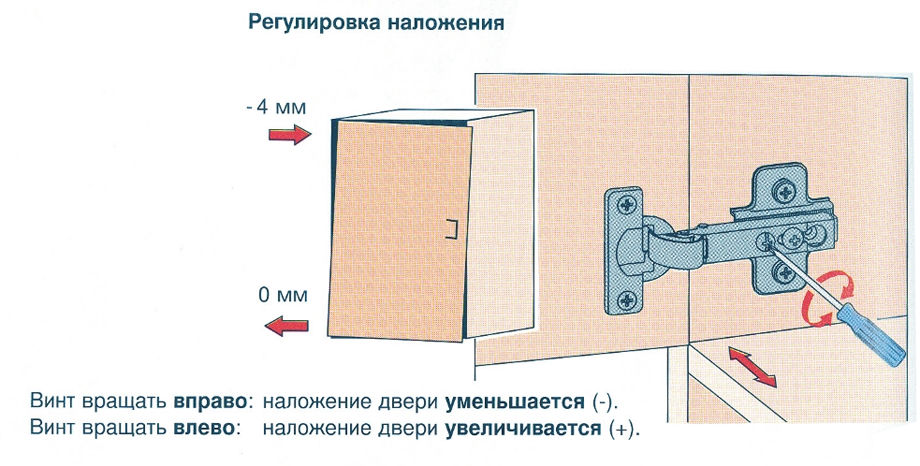

  3. По прижиму. Это действие равномерно прижимает полотно к коробу (примерно на 1 мм). Чтобы отрегулировать прижим, вращают эксцентрик, расположенный слева.

Регулировку можно осуществить, если сняты декоративные накладки.

Выбор петель

К выбору петель стоит подойти весьма основательно.

Они должны не только подходить к дверям по дизайну, но и выполнять свои функции, чтобы не допустить поломки дверного полотна.

Рассмотрим самые востребованные виды:

Прямые петли

Самые распространенные. Представляют из себя две прямоугольные пластины по бокам- их еще называют «карточными».

Угловые

Абсолютно идентичны «карточным» петлям. Отличие лишь в том, что пластины выполнены в форме углов. Используются для маятниковых и дверей с притвором.

Скрытые

Шарнир на данных петлях «утапливается» в дверях. Преимущественно используются в дорогом сегменте дверей.

Вворачиваемые

Состоят из поворотной оси со штырями. Такие петли держат очень малый вес и монтируются исключительно на легкие двери соответственно.

По способу установки петли подразделяются на:

  • Накладные петли — не требуется подготовка места посадки петли. Просто прикручиваются к месту саморезами. К таким петлям можно отнести петли — бабочки.
  • Ввертные — просто вворачиваются в дверь
  • Врезные — петли, под которые требуется делать углубление. К таковым относятся «карточные» и угловые петли

В зависимости от стороны открывания дверей петли подразделяются на:

  • левосторонние
  • правосторонние
  • универсальные

Если с левыми и правыми петлями все понятно, то универсальные можно использовать в обоих случаях!(Капитан очевидность!) Их серьезный недостаток — это то, что они неразборные. Поэтому их врезка будет немного сложнее.

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

  • Карандаш для разметки.
  • Линейка или строительная рулетка.
  • Шуруповерт и набор шурупов.
  • Дрель и фреза.
  • Строительный уровень.
  • Молоток и стамеска.

После того,  как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Помните, что глубина врезки скрытых петель значительно больше таковой при установке обычных петель

В связи с этим необходимо подобрать другую фрезу-насадку на дрель, либо использовать стандартную фрезу более осторожно, чтобы не повредить дверную створку

Виды регулировки петель

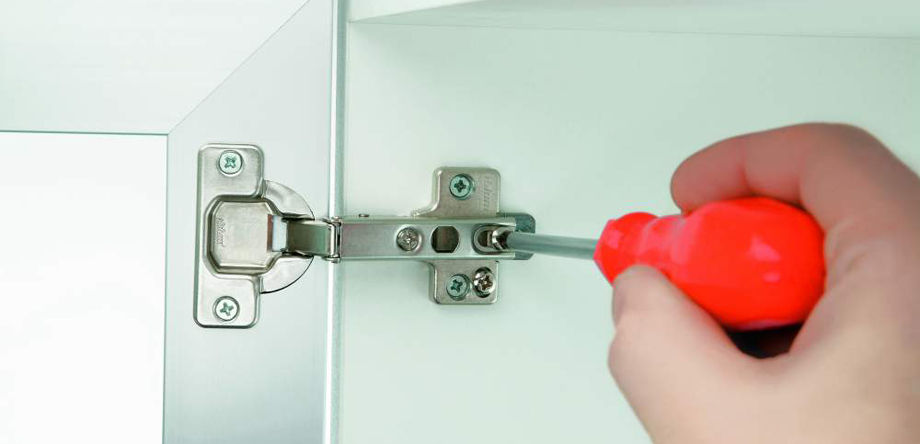

Прежде чем начать настройку мебельных шарниров, нужно определить причину перекоса. Это можно сделать следующим образом:

Проверить правильность сборки и установки шкафа. Если наблюдается перекос, регулировка навесов может оказаться бесполезной. Сперва нужно определить, что вызвало смещение — разная высота пола или ножек, неправильная сборка и т. д. Выравнивание мебельной конструкции лучше проводить с помощью специального строительного или отвеса. Осмотреть сами петли. Так вы сможете определить тип и состояние навесов. Без этого подобрать способ устранения невозможно, поскольку для ремонта каждого типа механизмов требуются определенные виды работ. Если проблема заключается в ослаблении петель, их достаточно подкрутить с помощью отвертки. Определить тип необходимой регулировки

Важно обнаружить место локализации зазоров, их размер, радиус искривления, область зацепа полотна. Зная «масштабы» проблемы, вы сможете подобрать способ регулировки навесов: по высоте, глубине или ширине. Регулировка фасадов в плоскостях

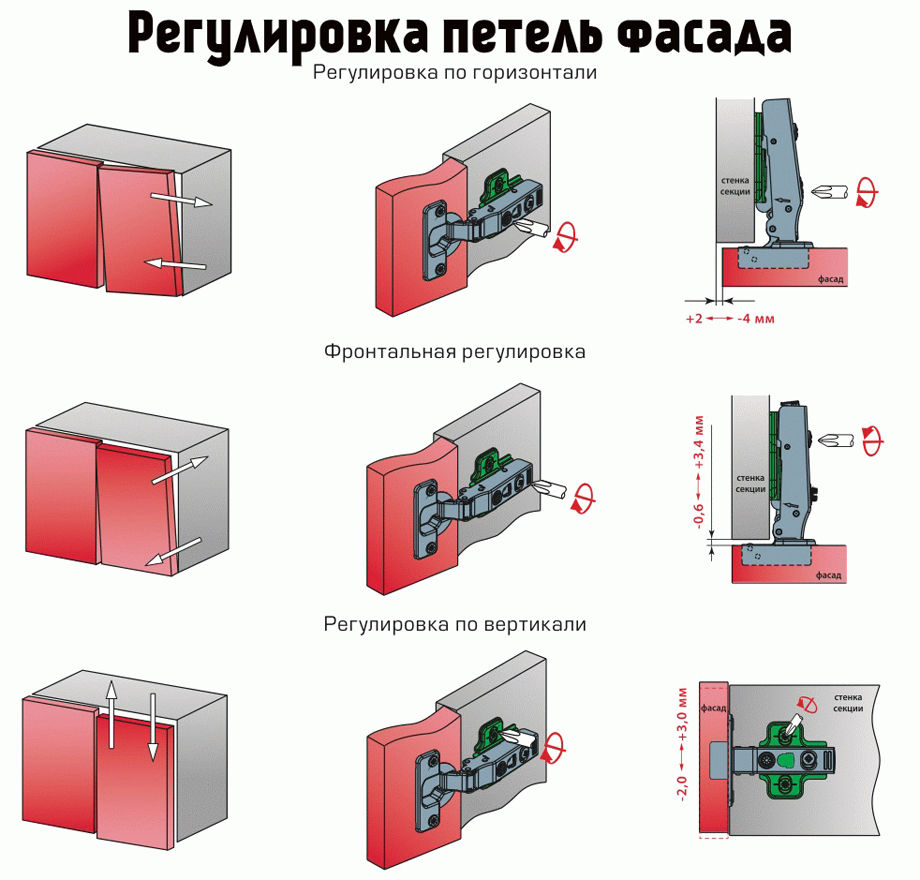

Регулировка фасадов в плоскостях

Перед настройкой петель на дверных полотнах шкафа, необходимо решить, по какому принципу будет выполняться работа. Существует несколько видов регулирования:

  • по высоте — выполняется, если одна дверца расположена выше или ниже другой;
  • по ширине — при наличии неровного зазора между дверцами;
  • по глубине.

Иногда перекосы образуются из-за того, что мебель собрали неправильно или на неровной поверхности. Поэтому предварительно рекомендуется проверить с помощью отвеса геометрию шкафа, и в случае перекоса, установить его по уровню. Зачастую дальнейшая регулировка петель не потребуется.

Исправление по вертикали

Регулировку мебельной петли начинают выполнять с корректировки вертикального положения.

Этим способом устраняют неровное расположение дверных полотен относительно друг друга или выделение из общей конструкции шкафа.

На регулировочном механизме находят петли. Если есть заглушки, их снимают. Затем находят продолговатые выемки, в которых располагаются два шурупа – в верхней и нижней части фурнитуры. С помощью отвертки болты немного ослабляют, а створки шкафа приподнимают или опускают до необходимого уровня. Чтобы зафиксировать положение створок шурупы затягивают, удерживая двери в нужном положении.

Корректировка фасада по вертикали

После выравнивания дверных полотен по вертикали приступают к регулировке по остальным уровням. Если начинать исправление с горизонтали или по глубине, то придется постоянно возвращаться к началу. Такая регулировка будет напоминать «перетягивание одеяла».

Регулирование по горизонтали

Чтобы выровнять дверцы по высоте и предотвратить постоянное трение дверных полотен о горизонтальные планки, необходимо отрегулировать специальные механизмы, которыми крепятся двери. Внутри конструкции имеются небольшие продолговатые ушки, где расположены шурупы. С помощью отвертки ослабляют винты, аккуратно их откручивая. При этом требуется следить, чтобы двери не перекашивались.

Если необходимо, то во время регулировки фасадные полотна приподнимают, а затем затягивают шурупы, но не слишком туго, чтобы не сорвать резьбу.

Регулировка петель по наложению

Регулировка по глубине

Такой вид регулировки требуется, когда дверцы или одно из полотен постоянно отходят в противоположную сторону или неплотно прилегают к стенке шифоньера.

Для устранения перекоса находят второй регулировочный болт. Берут отвертку, подкручивают винт в свою сторону на 2–3 мм

Во время процесса, важно постоянно следить за тем, чтобы между дверными полотнами и фасадом не образовывалось щелей, зазоров

Если подкрученных 2 мм не хватает, то нужно продолжать процесс до полного выравнивания.

Этот регулировочный болт рекомендуется закручивать намного сильнее, чем остальные, на нем держится большая часть всей конструкции. Для выравнивания требуется крестовая отвертка.

Самый крайний болт регулирует глубину дверей

Регулировка петель

Петли на пластиковых дверях время от времени необходимо регулировать. Понять, что время для регулировки пришло, можно по различным признакам:

  • Двери туго закрываются;
  • Конструкция не выдерживает сквозняки;
  • Дверь перекошена.

В зависимости от того, какой недостаток был выявлен в работе дверного механизма, может понадобиться горизонтальная, вертикальная регулировка, либо регулировка прижима двери (при сквозняках). Не следует откладывать регулировку надолго, поскольку неправильная работа двери разбалтывает всю систему, а при неправильной эксплуатации может потребоваться полная замена механизма, что составит дополнительные расходы.

Горизонтальная регулировка

Такой вид регулировки необходим при провисании двери. Дверь провисает под собственной тяжестью и при малейшем перекосе возникает необходимость вмешиваться в процесс ее работы.

Процесс можно разделить на следующие шаги:

  • Открываем дверь для получения доступа к механизму, откручиваем шурупы верхней и средней петли при помощи отвертки либо шестигранного ключа (в зависимости от типа болтов);
  • Дверь закрывается и с механизмов удаляется декоративная накладка, под которой обнаруживаются шурупы;
  • Подкручивается длинный горизонтальный шуруп до устранения перекоса.

Вертикальная регулировка

Такой вид регулировки производится при необходимости поднятия или опускания дверцы. Для регулировки необходимо найти регулировочный шуруп. Шуруп находится непосредственно на петле, в нижнем торце. Он может быть закрыт специальной заглушкой, которую требуется снять.

Регулировка производится с помощью шестигранника на 5 мм. Вращая шестигранник по часовой стрелке, полотно поднимается, против часовой – опускается.

Регулировка прижима

Прижим двери имеет существенно значение, из-за недостаточно плотного прилегания двери возникает сквозняк. Регулировка очень проста и производится с помощью шестигранника.

Необходимо найти цапфу, запирающую дверь. На ней имеется специальная засечка, по которой определяется плотность прижимания двери к коробке. Для усиления прижима цапфа поворачивается «от рамы», для ослабления – наоборот.

Итак, петля для дверей из пластика может быть легко снята, установлена, либо отрегулирована при наличии такой необходимости. Если устранить возникшую проблему самостоятельно не удалось, всегда можно вызвать квалифицированного специалиста, который за небольшую сумму отрегулирует петли, заменит их, либо произведет другие действия, необходимые для приведения механизма в надлежащее состояние.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
