Как пользоваться нивелиром: устройство, его виды и инструкция

Конструктивные особенности современного нивелира

Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке. Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

https://youtube.com/watch?v=EqcdVWXg2xA%3F

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
Если устройство работает на батарейках, то вставляем их в отсек для питания.
Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Область применения и устройство прибора

Используя последний, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня. В ходе строительства необходимость в таких операциях возникает постоянно. После разметки осей будущего объекта площадку необходимо спланировать, то есть сделать ее ровной. Где нужно убрать грунт, а где досыпать — подскажут нивелировщики. Определение глубины траншеи под фундамент — опять же нужен нивелир. Не обойтись без этого инструмента и при устройстве стяжки или бетонных полов, особенно если они имеют большую площадь. Проведенные с помощью нивелира измерения помогут сделать основание идеально ровным и избежать перерасхода бетонного или цементного раствора.

Схема элементов оптического нивелира..

Оптический нивелир представляет собой зрительную трубу, установленную на подставке — трегере. Последняя снабжена тремя подъемными винтами, которые позволяют менять наклон трубы в двух взаимно перпендикулярных плоскостях, добиваясь строго горизонтального положения. При этом нивелировщик ориентируется на показания пузырькового уровня, который также вмонтирован в подставку. Для установки нивелира понадобится штатив. Лучше всего использовать алюминиевый, который одновременно является прочным и легким.

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

крепежные винты на ножках максимально расслабляются;
опоры прибора выдвигаются на необходимую длину;
штатив выставляется в нужном положении, с учетом горизонтального уровня;
винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

Нивелир и его оптическая схема

Для чего нужен нивелир?

Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

размечают строительную площадку под фундамент будущего здания;
выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, а также монтажа ограды, строительства беседки либо парника;
осуществляют распланировку садовых дорожек, тротуаров, площадок;
выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

размечают линии прокладки коммуникаций;
контролируют горизонтальность пола, а также вертикальное положение стен и перегородок;
проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;
устанавливают оконные и дверные блоки;
монтируют встроенную мебель и т.д.

Как используют нивелир? Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Работа с нивелиром

Чаще остальных на строительных площадках используется оптическая разновидность нивелира. Работа с устройством заключается в наведении зрительной трубы на специальную рейку с делениями, с которой впоследствии снимаются полученные отсчеты.

Рекомендации: при покупке нивелира необходимо учесть не только его точность, но и такой показатель, как оптические свойства.

Так, чем большее увеличение будет у трубы, тем точнее получатся измерения. Как правило, современные модели обладают 20-32-кратным увеличением, однако если этого недостаточно, можно дополнительно приобрести окулярные или микрометренные насадки.

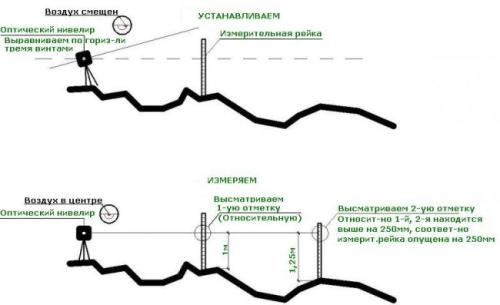

Чтобы с помощью прибора определить разность высот двух точек, необходимо придерживаться определенной последовательности. Как же грамотно использовать данный инструмент, чтобы правильно произвести необходимые замеры?

Прежде всего необходимо установить штатив. Для этого следует выдвинуть ножки на нужную высоту, сначала ослабив, а затем зажав удерживающие их винты.
Чтобы прибор принял горизонтальное положение, закрепите нивелир на штативе и зажмите винт. На подставке инструмента должны быть подъемные винты, которые следует установить на средней высоте.
Уровень следует установить на показателе «нуль-пункт».
Пришло время фокусировки зрительной трубы: окуляр необходимо настроить под зрение конкретного человека. Теперь трубу с помощью визира нужно навести на рейку, после чего вертеть винт до того момента, пока не появится четкое изображение.

Совет: чтобы оперативно навести прибор, можно использовать модель с встроенным визором.

Если есть необходимость установить нивелир над точкой, осуществляется центрирование. Сначала ослабляется винт, затем подвешивается груз. Далее инструмент следует двигать по головке штатива до тех пор, пока груз не покажет на нужную точку. Осталось лишь закрепить ослабленный винт.

Сам процесс измерения и получения результатов выглядит следующим образом:

Установите прибор в горизонтальном положении, а рейку закрепите вертикально.

Обратите внимание: современные модели строительных оптических нивелиров снабжаются специальными компенсаторами, которые автоматически устанавливают инструмент в рабочем положении. Помимо этого данная система помогает обеспечить правильность измерений даже при сильных ударах и встрясках, которые часто сопутствуют строительному процессу. Компенсаторы защищены от механических повреждений надежным замком

Компенсаторы защищены от механических повреждений надежным замком

Помимо этого данная система помогает обеспечить правильность измерений даже при сильных ударах и встрясках, которые часто сопутствуют строительному процессу. Компенсаторы защищены от механических повреждений надежным замком.

Наведите трубу на заднюю рейку, уровень установите на положении «нуль-пункт». Получите отсчет по среднему и дальномерному штрихам сетки.
Теперь трубу следует навести на черную сторону передней рейки и вновь снять полученный отсчет.
Наведите трубу на красную сторону все той же передней рейки, после чего снимите отсчет по среднему штриху.
Осталось навести трубу на черную сторону задней рейки и вновь снять отсчет.

Полученные измерения необходимо зарегистрировать в специальном журнале. Чтобы работать даже в непростых погодных условиях, нивелиры оснащаются корпусом с резиновым вставками, которые защищают прибор от воздействия влаги и пыли.

Что такое нивелир?

Как правило, приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Но сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах. Все они обладают двумя основными элементами – ригельной трубой при уровне, а также компенсационным механизмом наклона. Кстати, чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Как выбрать оптимальный прибор

Согласно народной мудрости, инструмент обязан соответствовать поставленной перед ним задаче. Иными словами, для помощи в ремонте квартиры или дома — достаточно приобрести бытовой лазерный уровень с диапазоном измерений от 5 до 50 метров. Этого вполне будет достаточно для качественной оценки и разметки, как в самом помещении, так и на земельном участке за его пределами.

Обязательным условием для всех данных приборов является наличие контроля горизонтали. Это может быть элементарный пузырьковый уровень. Исходя из самых популярных работ при ремонте оптимальный набор возможностей бытовых нивелиров сводится к определению горизонтали и вертикали. Приборы с более широкими возможностями и более точными измерениями относятся к классу профессиональных и приобретение их считается более чем нерациональным.

Не будет лишним знать о системе питания приобретаемого нивелира. Желательно, чтобы это были стандартные элементы или аккумулятор. Эксклюзивные решения здесь ни к чему. От прибора, который нельзя зарядить — мало проку.

Полезная опция — наличие системы самовыравнивания. Она исключит ошибку при позиционировании и избавит от необходимости трудоемкого и ответственного выставления «нуля».

В качестве дополнительных аксессуаров весьма полезными будут:

Защитные очки;
Штатив;
Прищепка для крепления на вертикальных и наклонных плоскостях;
Защитный корпус.

Защитные очки не только обезопасят зрение работающего с лазерным нивелиром, но и улучшат видение самого луча. Штатив удобен в случаях, когда прибор необходимо разместить на определенной высоте над землей.

Прищепка — при работе с наклонными поверхностями. Ее альтернативой может служить универсальная магнитная накладка, способная зафиксировать нивелир на любой металлической поверхности. Защитный корпус исключит порчу прибора при попадании влаги и убережет его при случайном падении.

Если прибор приобретается без штатива — ценной информацией на перспективу будет размер гнезда для его крепления. Рано или поздно при активном использовании прибора необходимость в надежном креплении появится, а значит поиск штатива со знанием размера сопрягаемого прибора будет максимально эффективным.

Выбирая для своих нужд нивелир, особо обращаем внимание на такие паспортные данные как:

Точность измерения
Рабочая длина луча
Количество излучателей (количество плоскостей измерения)
Продолжительность непрерывной работы

Точность измерений для ремонтных работ равная плюс-минус 0,2 мм на метр считается достаточной. Рабочая длина луча или максимальное удаление объекта 40-50 метров — более чем достаточное значение даже для владельцев просторных домов и квартир. Время работы прибора без подзарядки — величина важная только при условии отсутствия электроснабжения на объекте. Практически каждый прибор имеет возможность работы как от элементов питания, так и от сети.

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Как пользоваться при установке мебели

Лучшие строительные магнитные уровни

Особенностью конструкции этого вида измерительного инструмента является наличие встроенных в корпус магнитов. Это позволяет зафиксировать прибор на металлической конструкции и сделать точные измерения. Для определения отклонений используются колбы с воздушным пузырьком. Нивелиры этого класса используют для измерения горизонтальных и вертикальных плоскостей.

Ada instruments Titan 100 Plus

Противоударный корпусный инструмент изготовлен из усиленного алюминиевого профиля. Увеличенная толщина, ребра жесткости на боках делают конструкцию более прочной, защищают от деформаций, механических повреждений. Торцевые заглушки изготовлены из резины. Врезные ручки делают использование более комфортным, внутренняя поверхность обрезинена и не скользит в руках.

В основание вмонтированы мощные магниты, хорошо фиксирующие на стальных конструкциях. Измерения можно производить в трех плоскостях, одна пузырьковая камера зафиксирована в положении 45 градусов. Для подсветки установлено зеркальце, которое позволяет получить точные показания в сумерках. Погрешность при выполнении измерений не превышает 0,5 мм на погонный метр.

Достоинства:

Фрезерованная базовая поверхность;
Оцифровка в миллиметрах по всей длине;
Устойчив к коррозии;
Хорошо фиксируется на вертикальных металлоконструкциях.

Недостатки:

Небольшой люфт встроенных ручек.

Stanley FatMax XL Torpedo 0-43-609

Предназначен для проведения монтажа конструкций, изготовленных из стальных труб. Имеет закругленный профиль базовой поверхности, что обеспечивает хорошее прилегание к профилированной плоскости. Магнитная подошва надежно фиксирует в вертикальном положении. Корпус изготовлен из алюминиевого сплава, имеет литую конструкцию, устойчивую к ударным воздействиям.

У модели три глазка для определения вертикали, горизонтали, угла плоскости. Колбы изготовлены из прочного материала на основе полиакрилового полимера. Поворотный глазок позволяет определить угол расположения конструкции с шагом в два градуса. Шкала информативная, не стирается в процессе использования.

Достоинства:

Увеличенный размер центральной капсулы;
Погрешность не превышает 0,5 мм/м;
Высокая износоустойчивость корпуса и подошвы;
Продолжительный срок службы.

Недостатки:

Завышенная цена для небольшого размера.

Назначение нивелира

Одной из важнейших геодезических работ, проводимых при строительстве каких-либо объектов, является нивелирование.

Для этих целей применяется соответствующий инструмент –нивелир.

Целью данной операций является определение на местности разности высот конкретных точек, а также изучение форм рельефа.

Нивелиры используются при:

проектировании, и создании геодезических структур высокой точности;
монтаже технического оснащения и конструкций, например, для установки столбов ЛЭП;
декорировании местности, выравнивании больших площадей;
прогнозировании величины оседания каких-либо построек;
строительных работах внутри помещений, например, монтаже полов, потолков.

В быту нивелиры часто применяют при ремонте помещений.

Для этих целей существует отдельный вид приборов, которые часто называют лазерными уровнями.

Они проецируют на плоские поверхности лазерные лучи и отлично подходят для разметки углов.

Кроме прочего, применение лазерного нивелира обеспечивает точность укладки кафеля и любого материала, где требуется соблюдение прямых углов и линии.

По этой причине прибор используют и для оклейки обоев, где требуется соблюдать строго вертикальные линии стыков.

Для электрика нивелир также будет полезен.

С его помощью можно четко позиционировать расположение розеток, выключателей, предохранительных щитов на одном уровне от пола, либо же относительно горизонта.

Также в быту используют простейшие гидростатические нивелиры, работающие по принципу двух сообщающихся сосудов с жидкостью.

Пошаговая инструкция для работы с нивелиром

– установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

крепежные винты на ножках максимально расслабляются;
опоры прибора выдвигаются на необходимую длину;
штатив выставляется в нужном положении, с учетом горизонтального уровня;
винты на штативе со всех сторон закрепляются.

Штативы для нивелира

– установка нивелира

Установка нивелира

– фокусировка оптического узла

Нивелир и его оптическая схема

Разновидности

Выбрать лазерный нивелир для непрофессионала – дело непростое. Существует множество разновидностей приборов с разным набором функций, что и является определяющим фактором выбора.

Дальномеры	Эти приборы еще называют строительными лазерными рулетками. По сути, нивелирами они не являются, но в целях выравнивания высот их всё же используют. Дальномеры излучают световой пучок на значительные расстояния, которые сложно измерить рулеткой и определяют значения измеряемых сторон с высокой точностью. Этот прибор полезен при строительстве фундаментов.
Построители линий	Это устройства, излучающие лазерные пучки, которые, преломляясь, создают идеально ровные углы с нужными параметрами. У приборов величина развертки угла может быть разной – от её отсутствия до 1600, а иногда и более. Устройства проецируют от 1 до 8 линий одновременно, поэтому имеют широкий спектр действия. Применяются как при разметке фундамента, так и при ремонте, внутренней отделке, оформлении фасадов.
Построители осей	Это простые приборы, которые не дают излучения, лишь проецируют точки на вертикальных и горизонтальных поверхностях. Посредством таких нивелиров можно определить ровность построения стен фундамента, сделать разметку котлована, но только с использованием вспомогательной рейки. Применение прибора ограничено получением только контрольных точек (осей).
Ротационные построители	Этот тип лазерных нивелиров является универсальным и имеет широкий спектр применения, но ввиду широкого набора функций в быту он остается невостребованным – это профессиональные устройства. Испускаемый лазерный луч создает широкую разметку в вертикальной и горизонтальной плоскостях. С помощью лазерного нивелира ротационного типа делают разметку фундамента, контролируют вертикаль и горизонталь возводимых конструкций.

Как работать нивелиром правильно?

Существует два способа ведения работ:

«вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
«из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Рекомендуем: Как сделать земляной бур своими руками? Бур для столбов и скважин своими руками

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Обратите внимание

Большее значение измерения даёт впадина, меньшее – выпуклость рельефа.

Результаты измерений записываются.
