⚒ самодельный измельчитель из болгарки: материалы, пошаговая инструкция по изготовлению

Особенности самодельной корморезки

Аппарат, изготовленный своими руками, не отличается функциональностью или производительностью от магазинного аналога. Стоить же такой кормоизмельчитель будет ниже – изготавливается он из материалов, имеющихся в каждом хозяйстве. Ниже будет и стоимость заменяемых деталей.

Базовая модель предназначена для переработки овощей, корнеплодов и фруктов. Если иметь дополнительный набор фигурных обоюдоострых ножей, то устройство используют и для перемола травы, сена и хвои.

Загружать траву в рабочую камеру необходимо небольшими порциями, иначе не избежать засорения двигателя.

При работе с самодельной электрической корморезкой необходимо соблюдать технику безопасности:

Прекращать работу сразу же, если появился дым или искры,
Не оставлять работающую корморезку без наблюдения,
Проявлять осторожность во время загрузки овощей в рабочую камеру,
Не касаться рабочего вала включенного аппарата,
Разбирать и промывать корморезку только после отключения от электросети.

Сборка измельчителя из болгарки

Шредер на основе угловой шлифовальной машины делают так:

Из уголка сваривают станину, формой напоминающую обычную табуретку.
На верхнюю горизонтальную раму каркаса монтируют выварку. В середине вырезают отверстие под вал шлифмашины.
В самом низу стенки выварки сделать отверстие (примерно 100х200 мм). Снаружи к муне подвести жестяной кожух-рукав, через который будет выбрасываться щепа.
Саму болгарку помещают под выварку, а её вал вставляют в отверстие. Закрепляют шлифмашину при помощи хомутов, болтов и гаек.
На вал болгарки надевают втулку с ножами. Ножи можно выточить из автомобильной рессоры, либо установить готовый диск.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

дрелью либо перфоратором;
старым рабочим пылесосом;
ненужной электропилой;
двигателем от насоса;
бензиновым или электрическим мотоблоком;
любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Особенности конструкции

Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве.

После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных.

Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

В конструкцию стандартной ручной траворезки входят следующие детали:

стальная рама;
электродвигатель;
режущие ножи;
рабочий вал;
шкив;
ремень;
емкость для приема травы;
защитный кожух;
кабель.

Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию.

При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

Бензиновый двигатель — более мощный аппарат, позволяющий измельчать ветки кустарников. Главное его преимущество — возможность эксплуатации даже на тех участках, где нет электричества. Недостатки — большой вес, шумность работы.
Электродвигатель — не такой мощный, как бензиновый, но более легкий и удобный в эксплуатации. Запускается такой аппарат одним поворотом тумблера. Основные его недостатки — это зависимость от электросети и ограничение по толщине стеблей перерабатываемой растительности.

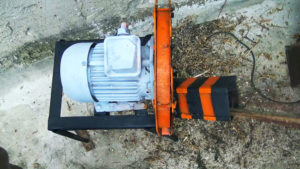

Траворезка с электродвигателем

С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

Принцип работы

Принцип работы агрегата по измельчению травы и нетолстых веток достаточно прост:

Силовая установка посредством вала либо ременной передачи приводит в действие нож, располагающийся в специальной емкости или камере.
Через подающее отверстие к ножу подается материал, требующий измельчения.
Нож перебивает на мелкие частицы поступающие ветки, траву или стебли растений, и через специально оборудование отверстие измельченная масса ссыпается в приемный бункер или мешок.

Силовая установка подобных машин может быть выполнена в виде электрического двигателя, либо бензинового или дизельного мотора.

Топливные установки имеют большую мощность, а сконструированные на их основе установки мобильны. Но их недостатками является высокая цена на топливо, громоздкость устройства и большой вес.

Электрические агрегаты компактные и легкие. Их минусами являются сравнительно небольшая мощность (все зависит от типа подобранного двигателя) и привязанность к источнику электрического тока.

Самым простым, «дедовским» измельчителем травы является горизонтальный нож, к которому сверху, под прямым углом крепится ручка. Таким «топором» растительная масса изрубливается вручную в деревянном корыте. Но, сегодня речь не о нем. В этой статье разговор пойдет о садовом измельчителе с электрическим двигателем.

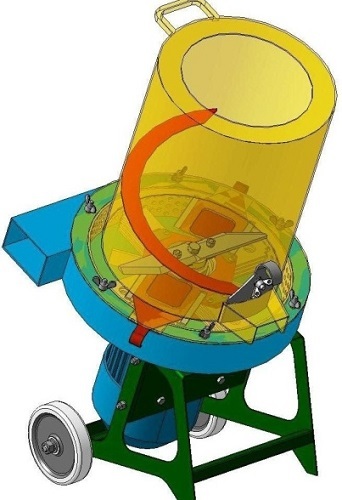

Садовый измельчитель

Способы резки

Способы резки отличаются от конструкции рабочих ножей. В силу таких конструктивных особенностей, на выходе получается конечный продукт разнообразной формы: полосы, кубы и параллелепипеды. Размер регулируемый за счет установки на ротор определенного количества режущих ножей, изменения скорости движения, скорости загрузки материала. Также, есть опция дробления на частицы разной формы.

Процесс измельчения состоит из двух этапов: деформирования исходного материала и разделение на части. Для более жестких материалов требуется больше усилий и их измельчение происходит через хрупкое разрушение и образование трещин. Для пластинчатого материала требуется меньше усилий по разрезанию, так как он лучше деформируется.

Разновидности

Основная часть аппарата – это рабочий орган, назначение которого порубить веточки на мелкие отрезки. Измельчители фабричного выпуска различаются конструкцией этого дробящего механизма.

Привод для аппарата может работать от мотора на бензине, дизеле или электричестве.

Для условий сложившихся дома больше подойдут такие типы выпущенных на заводе аппаратов:

дисковый вариант;
аппарат с резательным механизмом, состоящий из станочных пил по дереву.

В резке с дисковым измельчителем ветки режутся на небольшие щепки заострёнными ножами, зажатыми на валу из утолщённого металла. Приводится в движение двигателем на электричестве или бензине за счёт ремня. Для охраны труда диск прикрывается кожухом из металла, а для наполнения веток руками служит бункер.

Преимущество дискового измельчителя: он измельчает дерево быстрыми темпами, обладает большой производительностью. Ножи нужно периодически вынимать и затачивать.

Требуемый металл можно попытаться найти у себя в домохозяйстве или в пункте приёмки металла. А на другой тип дробилок потребуется приобрести два десятка пил, предназначенных для циркулярной установки.

Когда через заполняющий бункер в аппарат подаются ветки, приспособление с пилами вгрызается в них и измельчает до состояния опилок. Из опилок можно сделать топливные брикеты.

Мульчер

Агрегат предназначается для измельчения свежей и подсушенной зелёной массы, но не подойдёт для обработки сухой ботвы и любых ветвей. Его основой служит режущий модуль состоящий из лески.

Нарубленную зелёную массу можно использовать только как декоративную или сельскохозяйственную мульчу, от этого и появилось название аппарата.

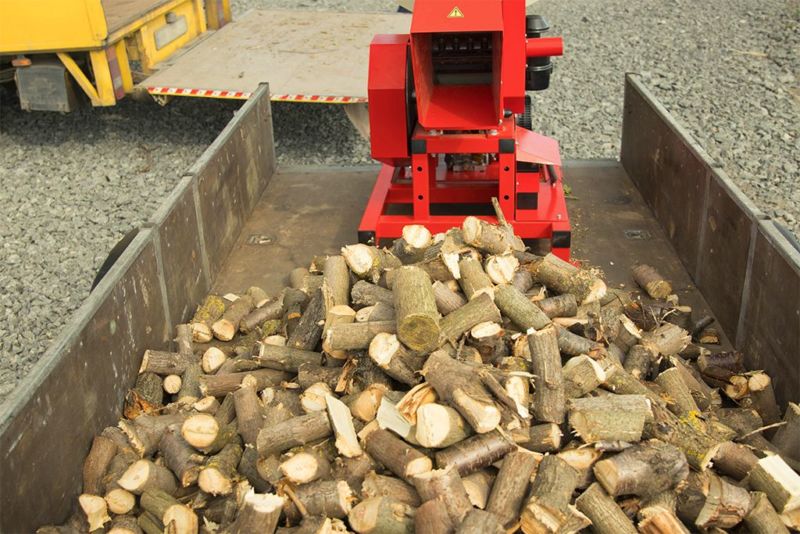

Шредер

Назначение шредера заключается в грубом измельчении, потому приготовленную щепу применяют только для топки.

В шредерах промышленного типа заложен принцип выработки щепы небольшого размера, но в приборах сделанных собственноручно самым важным свойством является упрощённость конструкции и лёгкость сборки, что отражается на увеличении размера щепок.

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Руководство по изготовлению

Сразу следует оговориться, что даже самая простая конструкция не получится, если дачник не владеет слесарными навыками. Придется работать не только руками, но и головой – за основу берется чертёж, его нужно уметь читать.

Когда схема будет подобрана, занимаются заготовкой необходимых материалов и деталей. Прежде, чем собрать дачный измельчитель, все работы разделяют на этапы.

Подбор двигателя и расчет ременной передачи

Для выбранного типа шредера не имеет значения количество оборотов мотора – нужную скорость вращения даст сам привод. Поэтому слишком мощный двигатель брать не стоит.

Дробилка для веток будет нормально работать и при 1500 об./мин. Оптимальный вариант для дачника – 2,5-3,5 кВт. Для мини-тракторов и мото-блоков следует выбирать двигатель мощностью в 5-6 л.с.

Важно! Главный критерий, на который обращают внимание, – диаметры шкивов. При этом скорость вращения ножей в производительности роли особой не играет. Здесь важно прилагаемое усилие (т.е

Здесь важно прилагаемое усилие (т.е

крутящий момент)

Здесь важно прилагаемое усилие (т.е. крутящий момент). Пример измельчителя веток с двумя валами

Пример измельчителя веток с двумя валами

Образец расчета

Предположительно в хозяйстве имеется двигатель на 2800 об./мин. К нему решили подключить дробилку для веток. Но оптимальным решением является количество оборотов вдвое меньше (1400). Снизить параметр можно, если диаметры валов между собой будут отличаться в 2 раза. Иными словами, у ведущего шкива размер должен составлять 100 мм, у ведомого – 200.

Обратите внимание! Расстояние между шкивами особого значения не имеет. Хотя чересчур длинный ремень хуже натягивается, отчего падает КПД передачи

Подготовка материалов

Чтобы изготовить измельчитель веток садовый электрический своими руками, не обязательно закупать новые материалы. Для этого вполне подойдут подручные средства.

У хорошего хозяина в сарае всегда найдется несколько видов металлопроката, необходимых для изготовления рамы:

трубы профильные 40х40 мм или круглые на 32-48 мм;
уголки по 35 мм, сваренные коробочкой, и разнополочные одинарные с параметрами 50-63 мм;
швеллера №№ 6.5-10.

Для изготовления шредера придется купить от 20 до 25 дисковых пил, что обеспечит рабочую часть шириной в 80 мм. В комплект к дискам понадобятся поставочные шайбы диаметром 20 мм.

Пример измельчителя из дисковых пил

Для рубильной машины берут также:

вал с подшипниками;
листовой металл в 5 мм на кожух и в 1-2 мм для бункера;
круг стальной (его параметры подбираются, исходя из мощности двигателя);
болты с гайками М12-16 (необходимы для креплений).

Заготовив все необходимое, можно приступать к сборке агрегата.

Изготовление рамы

Подготовив заранее чертеж будущего устройства, для начала изготавливают раму, к которой будут крепиться узлы.

Чтобы измельчение веток не утомляло, при сварке уголков (или труб) нужно придерживаться таких рекомендаций:

высота рамы подбирается под рост работника;
для устойчивости конструкции ее ширина должна быть не меньше 0,5 м;
поперечины, приваренные к стойкам, обеспечат жесткость станины;
для мобильности агрегата рекомендуется поставить раму на колеса и приделать ручку.

Важно! Мотор не должен выходить за габарит рамы. Поэтому его сразу следует поместить в створ

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

стальными уголками;
металлической емкостью (обычной вываркой);
самодельными либо готовыми ножами (например, от газонокосилки);
крепежными элементами;
листовой жестью.

Из инструментов потребуются:

электродрель;
сварочный аппарат и электроды к нему;
угловая шлифовальная машина, чтобы резать уголки;
гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

нарезают болгаркой уголки на куски;
из них сваривают раму, напоминающую стул;
приваривают полку из куска листового металла;
к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
прорезают сбоку выварки отверстие примерно 10 на 10 см;
к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
делают на дне выварки отверстие в центре;
устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
ставят нож или диск на углошлифовальную машинку.

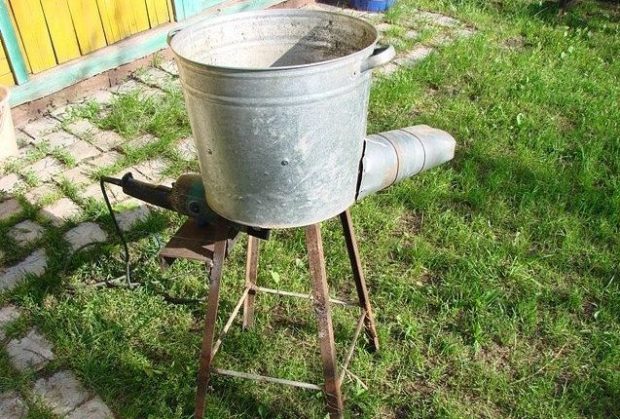

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Типы дробилок

Данное устройство по типу использования подразделяется на дробилки для:

пластмассы;
бытового мусора;
металла;
дерева;
камня.

Также данный аппарат классифицируют по размеру, выделяя машины крупного (0,3 м), малого (0,02 м) и среднего дробления (0,1 м).

В зависимости от особенностей аппарата выделяют:

ножевые устройства;
дробилки с конусообразным бункером;
плиточные аппараты;
роторно-ножевые машины.

Если вам необходимо расколоть твердые материалы, можно смело использовать ножевой аппарат. Он обладает мощностью, которая позволяет разрушать предметы подобного рода. А для того, чтобы измельчить их, применяют роторно-ножевые дробилки. Их основное назначение — вторичное дробление отходов. В настоящее время подобные аппараты выпускаются в малом количестве, так как дробилки иностранного производства постепенно вытесняют отечественные за счет лучшего качества. На производстве чаще всего применяют такие аппараты, которые измельчают материал за счет сближения двух плит. Такие дробилки называются щековыми. Они прекрасно перерабатывают асфальт, железобетон, строительный камень. В отдельных случаях их даже применяют для дробления стекла и керамики.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Особо прочные строительные материалы перерабатывают конусными дробилками. Принцип их работы состоит в том, что в тот момент, когда два конуса, один из которых является стационарным, сближаются, твердый предмет раздавливается.

Удобными в домашнем применении считаются дробилки с валиками. Такую конструкцию также можно изготовить самостоятельно.

Нетвердые материалы, такие как древесина, бытовой мусор измельчают с помощью молотковой дробилки.

Основные инструменты и материалы

Модифицирование УШМ не предполагает внесение изменений в конструкцию самой болгарки. В большинстве случаев переделка – это сборка навесной рамы, которая инсталлируется на болгарку. Набор инструментов и материалов, используемых для сборки такой конструкции, определяется ее назначением и степенью сложности процесса конструирования. Основными деталями навесного дополнения болгарки являются разнообразные болты, гайки, хомуты и другие крепежные элементы. Основанием же служит несущая рама, изготавливаемая из прочного металла, – железной трубы квадратного сечения, уголков, прутов и других элементов.

Для конвертации УШМ в прибор иного назначения используются дополнительные инструменты. Среди них можно выделить:

электрическую дрель или шуруповерт;
сварочный аппарат;
гаечные ключи;
другую болгарку;
тиски.

Виды измельчителей пластика

На производственной линии в шредере проходит первичное измельчение пластика, в дробилке —вторичное. При этом оба модуля могут иметь практически схожую конструкцию, поэтому слова «шредер» и «дробилка» часто используют как синонимы. Универсальной конструкции шредера не существуют, так как для измельчения разных отходов нужны разные конфигурации устройства:

Для измельчения полиэтиленовых пакетов, нейлоновых, акриловых отходов требуются V-образные установки-ножницы.
Для крупных отходов (пластиковые упаковки, оконные рамы, коробки, корпуса системных блоков и т.п.) нужны молотковые, щековые или конусные дробилки. Они громоздки и устанавливаются в цехах заводов по переработке вторсырья.
Пластиковые бутылки и тонкостенные упаковки обычно утилизируются в роторных шредерах, оснащённых острыми ножами или зубьями.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

электродвигатель номинальной мощностью до 4 кВт
пару стальных пластин толщиной до 10 мм
две шестерни из высокопрочной стали
пару шкивов
валы, закаленные и обработанные
подшипники для надежного крепления валов
непосредственно режущие лезвия из стали
металлический корпус
стальная труба необходимого диаметра
набор гаечных ключей
аппарат для сварки
мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

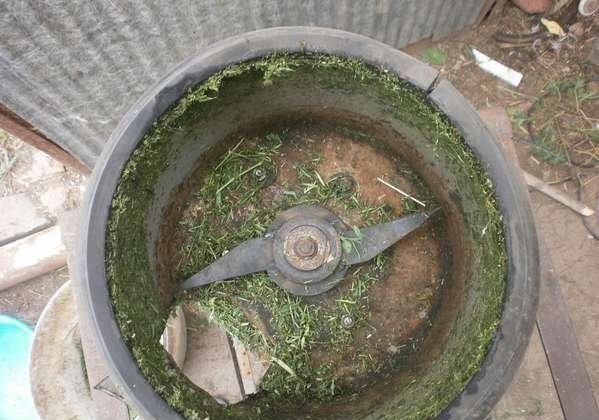

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

Из стиральной машины старого типа удаляется активатор.
Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
Размер рабочего инструмента делают немного меньше диаметра барабана.
В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
С боку пропускаем ось устройства.
Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

емкость из пластика или металла объемом до 50 л
несколько труб из металла диаметром до 20 мм
стальную сеть площадью около 1 кв.м с мелкой ячейкой
обрезок деревянной доски, либо фанеры
необходимо приобрести металлические хомуты для креплений
деревянные бруски и саморезы для их стяжки
непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

шуруповерт
наковальня
дрель
электролобзик
слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
Емкость располагают на небольшой высоте при помощи конструкции из труб.
Двигатель триммера крепят на доске.
Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
На торце штанги ставят режущий инструмент.
Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор; категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя; не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении. После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи. Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

Собираем корпус

Изготовление траворезки своими руками начнем с верхнего контейнера, в который бросают траву. И в котором она будет измельчаться. Для этого корпус от стиральной машины нужно обрезать по высоте, тем самым сделав его удобнее. Внизу сбоку в корпусе делаем прямоугольное отверстие размером примерно 20х7 см так, чтобы ножи располагались немного выше отверстия, ну или на уровне с ним.

Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во все стороны. Закрепить кожух можно на болты. Далее сделаем из металлического уголка при помощи сварки подставку. Ее высота будет зависеть от того, что вы будете подставлять под силос. Если таз, то можно обойтись низкой подставкой, если ведро, то она должна быть повыше.

Что касается двигателя, то на его валу предварительно надо сделать два отверстия диаметром около 7мм при помощи дрели. Затем на вал насаживают втулку также с отверстиями и с резьбой на конце и закрепляют на болты своими руками.

Теперь нужно закрепить двигатель к днищу бака при помощи шпилек. Затем надеть на вал вырезанные и заточенные особым образом ножи и тщательно закрепить их гайками, например, водопроводными на 32 мм. Ножи не должны касаться стенок контейнера. Далее контейнер вместе с двигателем жестко закрепляют на подставке при помощи сварки. Конструкция должна быть надежной. Подставку под измельчитель веток и травы можно обшить металлическим листом, но сначала подключите к двигателю пусковой механизм и электрический провод.

Подключаем двигатель

Подключение двигателя к электрическому кабелю начинается с поиска пусковой и рабочей обмотки самого двигателя. Делается это при помощи тестера. Сопротивление рабочей обмотки меньше сопротивления пусковой. Когда контакты будут найдены, можно проводить подсоединение. Делается это так:

один конец пусковой обмотки соединяем с проводом от пусковой кнопки;
второй конец соединяем с кабелем и рабочей обмоткой;
второй конец рабочей обмотки соединяем с кабелем и проводом от пусковой кнопки.

На схеме представлено данное подключение.

Эксплуатируя самодельный измельчитель веток, помните о следующих правилах:

не закладывайте слишком много соломы или травы;
не кладите сырые ветки и солому в измельчитель, механизм может заклинить;
соблюдайте технику безопасности при работе с электроприбором, чтобы не нанести вред своему здоровью!

Таким образом, простейший измельчитель или соломорезка из подручных деталей готов. Такая самодельная траворезка будет не хуже той, что вы купите в магазине. Для тех, кто хочет сделать траворезку из стиральной машины автомат, мы прилагаем видео. Ну а, если вам интересно, что еще можно сделать из деталей машинки, читайте статьи на нашем сайте.

Поделитесь своим мнением — оставьте комментарий

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Основные узлы садового измельчителя

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Подведём итог выполненной работе

Подобный измельчитель для веток, как вы сами могли убедиться, можно собрать из разного «хлама» — обрезков арматуры, металла. Единственное, на что стоит потратиться – это приобретение хорошего, качественного диска для триммера. На этой детали не стоит экономить. При этом у собранного агрегата есть 2 несомненных плюса:

Он полностью безопасен для оператора.
В любой момент, когда это необходимо, болгарку можно снять и использовать по прямому назначению.

Поэтому тем, кому кто заинтересовался, рекомендую попробовать. Ведь подобные измельчители веток в магазинах стоят довольно дорого.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные повествования от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Фото: Василий Каюмов

Предыдущая ИСТОРИИУскоряем ремонтные работы: автоматический валик своими руками
Следующая ИСТОРИИВыравниваем поверхность без грязи и пыли: натяжные потолки своими руками
