Распиновка rj45

Как обжать кабель-пачкорд монтажными клещами

• Приготовьте инструменты: клещи, фонарик и нож:
• При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
• Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
• Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
• Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
• Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
• Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
• После обжимки кабель готов к эксплуатации.

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос – Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х – разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA – 568 B и EIA/TIA – 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют “кросс” для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA – 568 B или EIA/TIA – 568 А.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

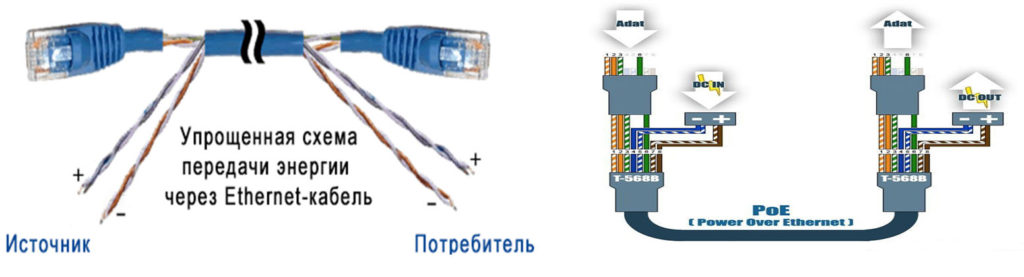

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

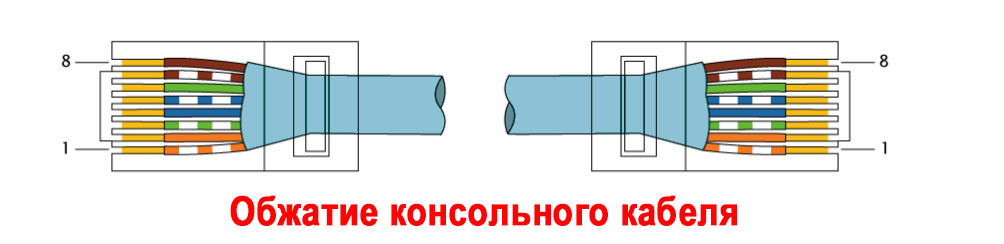

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Опрессовка коннектора RJ 45

Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию

При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы

Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке.

Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём. Если после обрезки цветные жилы выступают за его пределы, соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает.

Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.

Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение.

Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению. Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят.

Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение. Индикатор не загорелся, возможно, жила плохо обжата, а красный огонёк указывает на неправильное подсоединение или короткое замыкание.

Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать. Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.

Как правильно обжать кабель

Для обжима кабеля традиционно используется специальный инструмент – кримпер. Внешне он представляет собой обжимные клещи со специальными посадочными местами для коннекторов.

ФОТО: skomplekt.comСамый популярный инструмент сетевиков

Для начала, нужно снять изоляцию с кабеля UTP. Обычно для этого на кримпере есть специальный механизм. Но снять изоляцию можно и вручную, с помощью подручных предметов. Проводки желательно обрезать, чтобы они были одного размера примерно в 1,5 см. В этом опять же может помочь кримпер, который чаще всего оборудован и кусачками. Ровно отрезанные провода расставляются в соответствии с необходимой схемой распиновки.

ФОТО: radiolubitel.netКоннектор – это полуфабрикат, который нужно лишь немного обработать, вставив в него кабель

И затем вставляются в коннектор каждый на своё место. Далее устройство с заправленными проводами вставляется в гнездо кримпера и зажимается ручками. В процессе обжима металлические штырьки коннектора проникнут в провода, обеспечив надёжный контакт. А пластиковая защёлка зажмёт кабель в изоляции, дополнительно закрепив его. Точно такую же операцию нужно повторить и для второго конца кабеля. Вот и всё, кабель обжат.

Распиновка коннектора RJ-45

Распиновкой называют расположение контактов на штекере разъёма таким образом, чтобы они соответствовали контактам на вилке. В зависимости от необходимой конфигурации сети, их расположение может быть разным.

Нормативы

Каких-то уникальных нормативов для RJ-45 нет, так как этого стандарта официально не существует. RJ-45 ошибочно называют разъём 8P8C, который имеет внешнее сходство с разъёмом 8P4C из стандарта RJ-45S. Он должен иметь 8 посадочных мест для контактов и 8 контактов. Так как разъём включает в себя и вилку, и розетку, то обе части должны иметь одинаковое количество контактов. Тем не менее, дальше мы расскажем о случаях, когда в целях экономии можно снизить их количество до 4.

Схемы

Самое интересное здесь – это схемы. Согласно принятым нормам, провода в кабеле для сетей Ethernet окрашивают каждый в свой цвет. И для функционирования той или иной конфигурации сети, применяется соответствующая цветовая разметка. Для 8-жильных кабелей при создании полноценной сети может быть варианта: при подключении одноранговых устройств и при подключении разноранговых. Поэтому и схемы для них разные.

Распиновка на 8 контактов

UTP-кабель, применяемый для построения локальных сетей, имеет 4 пары проводов. Каждая пара имеет свой общий цвет. В каждой двойке один из проводов окрашен в основной цвет полностью, другой – частично, образуя, например, сочетания бело-зелёный или бело-синий.

ФОТО: help-wifi.comРаспиновка типа «А» и «В» для разноранговых узлов

Для правильного обжима даже существует специальный стандарт TIA/EIA-568. Он предполагает два вида обжима или распиновки – «А» и «В». Существенной разницы между ними нет, лишь меняются местами зелёная и оранжевая пара. В России традиционно используется распиновка типа «В». На первых двух контактах размещается бело-оранжевый и оранжевый провод, затем отдельно идёт бело-зелёный. Дальше, на 4 и 5 висит синяя пара, начиная с основного цвета. Затем, на 6 – зелёный. 7,8 отдан бело-коричневому и коричневому проводам. Чтобы подключить в сеть два разноранговых устройства, например, роутер и ПК, нужно, чтобы цветовая схема соблюдалась с обоих концов кабеля. Но на практике можно особо не беспокоиться о цветах. Если вы уверены, что ваш кабель будет использован только дома двумя вашими устройствами, то порядок цветов согласно стандарту можно не соблюдать. Главное – сделать их одинаковыми на обеих вилках кабеля.

ФОТО: sovet-ingenera.comКак видно из схемы, в кроссовере местами меняются оранжевая и зелёная пары

Теперь о кроссоверах. Этот тип обжима применялся в соединениях двух одноранговых узлов сети, например, два ПК. Схема не симметричная, то есть с каждой стороны порядок цветов разный. Однако есть закономерность, которую легко запомнить. Берём расположение цветов для типа «В» с одной стороны, и на другой стороне просто полностью меняем оранжевую и зелёную пару. Всё, кроссовер готов. Однако сейчас такие кабели используются крайне редко в бытовом сегменте. Каждый ноутбук оборудован Wi-Fi, а стационарный ПК проще подключить к роутеру с помощью готового кабеля, обжатого по прямому методу.

Распиновка на 4 жилы

Так как в большинстве случаев скорость локальных сетей редко превышает 100 Мбит/с, то в целях экономии в кабеле стали использовать 4 провода вместо 8. Там всего две пары цветов – оранжевая и синяя. Оранжевая подключается на те же контакты, что и в классическом типе «В» – бело-оранжевый провод на 1 контакт, оранжевый на второй. На третий и шестой подсоединяются бело-синий и синий. Стоит уточнить, что в схеме на 8 контактов на этом месте находится зелёная пара, поэтому можно запутаться.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:. Уличный кабель

Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке. Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования

Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

1. U/UTP, все экраны отсутствуют;
2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
6. F/FTP, оба экрана выполнены из фольги;
7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

• Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
• Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
• Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

• UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
• FTP – экранированная витая пара (экран из фольги).
• STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
• S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
• U/STP – аналог STP, но без внешней брони.
• SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Коннекторы RJ-45, RJ-11/12, TELCO

Термин «коннектор» является калькой с английского connector, и дословно переводится как соединитель. Коннектор – это одна из двух частей разъемного соединения. Разъем = вилка + гнездо. Как правило, одна часть разъема называется вилка (папа/male), а вторая – гнездо (мама/female). Гнездо — это в большинстве случаев то, во что вставляют и чаще находится в каком то корпусе.

Коннекторы RJ-45, RJ-12, RJ-11

В компьютерных и телефонных сетях широко используются коннекторы коннекторы RJ-45, коннекторы RJ-11, RJ-12. Аббревиатура RJ расшифровывается как Registered Jack, это зарегистрированный вид разъема, точнее, вид интерфейса. Практически все разъемы семейства RJ модульные. Например, типичная модульная 6-ти позиционная вилка известная многим по телефонным шнурам, в зависимости от того, сколько контактов установлено на этих шести позициях называется RJ-11 (2 или 4 контакта, 6P2C и 6P4C) и RJ-12 (6 контактов, 6P6C). Коннектор RJ-45 – это модульная 8-ми позиционная вилка с 8-ю контактами — 8P8C.

RJ-11 (6P4C)

RJ-12 (6P6C)

RJ-45 (8P8C)

Коннекторы Amphenol/TELCO

Весьма популярный у связистов 25-парный разъем Amphenol, он же TELCO (Telephone Company) также имеет RJ-название: RJ-21. Более подробно о TELCO разъемах и кабелях Amphenol смотрите здесь.

Под пайку

Под обжим

Какой инструмент использовть для обжима коннекторов ?

Коннекторы RJ-45, RJ-12, RJ-11 обжимаются специальным обжимным инструментом, матрицы которых содержат 6 и 8 позиций. Для 2-х и 4-х позиционных коннеторов RJ-11 крайние позиции матрицы работают в холостую. Более подробно про обжимной инструмент.

Совместимы ли вилки RJ-12/11 и гнезда RJ-45 ?

Достаточно часто встает вопрос совместимости коннекторов RJ-11/12 и гнезда розетки RJ-45. Речь идет о подключении 6-ти позиционных 2-, 4- или 6- контактных вилок к 8-позиционным 8-контактным модульным гнездам. Действительно, обычные телефонные шнуры (которые идут в комплекте с аналоговыми телефонными аппаратами), могут повредить гнездо RJ-45. Происходит это из-за того, что такие шнуры оснащены вилками, которые имеют пазы только для 2, 4 или 6 контактов, в то время как RJ-45 конструктив имеет 8 контактов. Пластмассовые края обычных телефонных вилок, не имеющие дополнительных вырезов под 1 и 8 (или под 1, 2, 7 и

Вариантов выхода из такой ситуации несколько. Да, можно использовать патч-шнуры, с одной стороны которых будет восьмипозиционная модульная вилка, а с другой — шести- или четырехпозиционная телефонная вилка (RJ-11, RJ-12). 2-ой вариант — для телефонных шнуров с обоих концов использовать специальные телефонные вилки, в пластмассовых боковинах которых сделаны пазы, защищающие ламели 8-позиционного гнезда от повреждения. Компания Siemon выпускает такие вилки — как 6-позиционные 6-контактные (P-6-6), так и 6-позиционные 4-контактные (P-6-4).

С патч-панелями настоятельно рекомендуется всегда использовать восьмипозиционные модульные вилки, даже если гнезда предназначены для телефонии и в передаче задействованы всего 2 или 4 контакта из 8.

Трубочные коннекторы. Почему у трубочных коннекторов нет RJ-названия ?

4P4C

У 4-позиционных вилок 4P4C и 4P2C вообще нет зарегистрированного обозначения RJ, т.к. они не принадлежат RJ-семейству. Сам разъем используется для соединения телефонной трубки с аппаратом, то есть внутри оконечного устройства, а не как интерфейс для подключения к сети, поэтому и RJ-обозначения у него нет.

Порядок действий при обжиме клещами

Обжимной инструмент (обжимной инструмент)

Для сжатия витых пар понадобится следующий инструмент:

• обжимной инструмент (клещи для опрессовки концов проводов rj 45);
• стриппер (резак для снятия изоляции);
• канцелярский нож.

Если в домашних условиях такого средства нет, лучше обратиться за помощью к специалистам.

Удаление изоляции

необходимо снять изоляционный слой с концов отрезка кабеля. Достаточно отойти от края на 3–3,5 см и легкими круговыми движениями сделать надрез на утеплителе с помощью средства для удаления краски. Разрез нужно делать аккуратно, не сильно нажимая, иначе будет повреждена оболочка жил. Это приведет к падению скорости передачи данных. Тесьма разрезается не на всю глубину, а пополам. Затем он складывается и лопается по линии среза.

Подготовка жил для загрузки в коннектов

Подготовьте кабель к загрузке в разъем

Попарно скрученные проводники, разорвавшиеся после снятия изоляции, необходимо распутать и выпрямить

Медные жилы довольно мягкие, поэтому делать это нужно осторожно, чтобы не повредить их оболочку

Далее все жилы выравниваются относительно друг друга, после чего обрезаются ровно перпендикулярно, отступив от края на 3-4 мм. Лучше всего это делать ножницами. В результате у вас должен получиться прямой ряд из 4/8 переплетенных жил.

Дополнительно будет использован пластиковый разъем формата 8Р (8 контактов), с помощью которого будет производиться опрессовка — контактные крепления медных жил.

Обжим контактной площадки

Установка и крепление разъема

Задняя часть разъема 8P представляет собой входной шлюз для медных проводников. Этот шлюз имеет 8 прямоугольных ячеек, в которые загружаются ядра правильного цвета.

Медные жилы сетевого кабеля загружаются в шлюз разъема без снятия изоляционного слоя. Проводники нужно только вставить в каналы до упора.

Далее необходимо обжать жилы клещами для разъемов 8P8C. Замок зажима следует поместить на пластмассовый соединитель, затем надавить на ручки инструмента до щелчка.

Тест качества обжима

После процесса обжима обжимной инструмент удаляется, а само соединение подвергается испытанию на сопротивление путем физического вытягивания кабеля из разъема. Аналогичный тест проводится на другом конце сетевого кабеля. Если все будет сделано по технологии, то опрессовка не позволит вытащить кабель из прижатых ячеек. В дальнейшем обжим можно считать завершенным.

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда своими руками, используя необходимые инструменты, обжать витую пару по той или иной схеме подключения. Главное, придерживаться основных правил, не лишним будет их повторить еще раз:

Опрессовку нужно производить согласно цветовой гамме.
важно соблюдать правила резки кабеля. Помните, что провода должны упираться в стопор каналов

Зажим должен фиксировать кабель, не снимая изоляции (см. Рис. 8).
Процедура опрессовки допускает прямой и обратный методы, но недопустимо подключение четырех- и двухпроводной схемы подключения.
Хотя Smart Hub допускает сочетание прямых и перекрестных подключений, рекомендуется придерживаться одного типа стандартов.
Проверка кабеля тестером позволяет быстро обнаружить проблему.
Качественный инструмент гарантирует стабильный результат. Также можно купить китайские плоскогубцы, но в этом случае качество обжима и стойкость инструмента будет на совести производителя.
