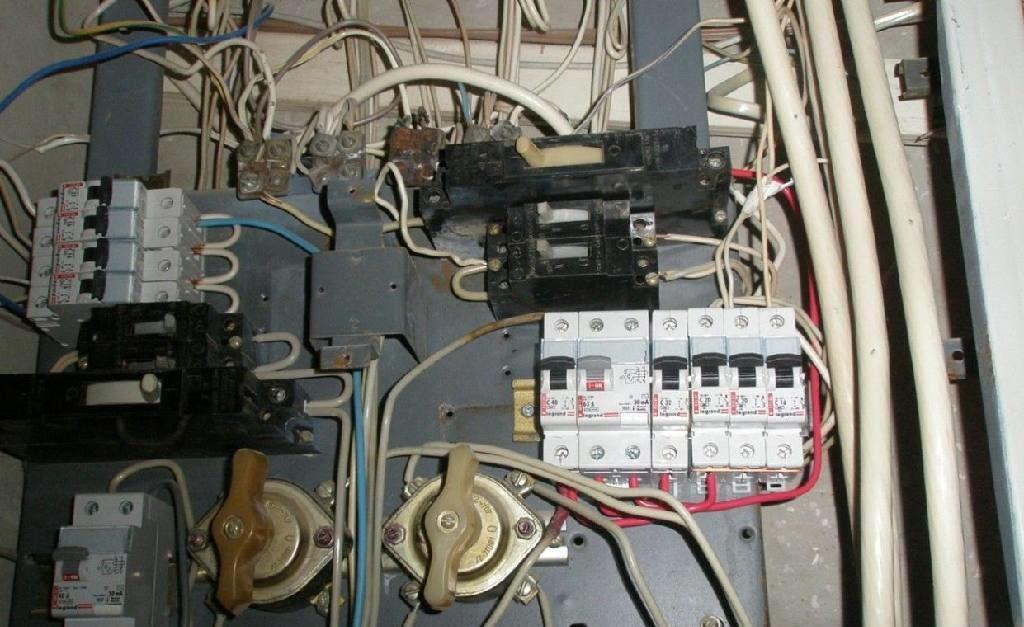

Замена автоматического выключателя (защитного автомата)

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

Схема включения однофазного УЗО

При её рассмотрении можно сделать следующие выводы:

  • В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
  • К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
  • Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом. Относительно правил подводки проводников к устройству нужно отметить следующее

Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Схема включения трехфазного УЗО

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Почему постоянно выбивает автомат

Основные причины срабатывания:

  • перегрузка сети;
  • поломка включенного в цепь устройства;
  • поломка осветительного прибора;
  • неисправность выключателя;
  • короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель. Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик. После проверки этих факторов можно включать автомат.

КЗ может произойти и без участия человека. Это возможно при перегреве или сгорании контактов электрических устройств.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Нельзя увеличивать номинал автоматического выключателя, если он был рассчитан правильно. При превышении значения, изоляция на проводке может расплавиться.

НОВОСТИ

12 Января 2022

За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>

12 Января 2022

В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>

12 Января 2022

19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>

12 Января 2022

В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>

Короткое замыкание в цепи розеток

При моментальном отключении автомата сразу после того, как его подключили имеются основания считать, что здесь дело связано с коротким замыканием – тепловой расцепитель не сработает так скоро. Распознать что это именно замыкание возможно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании будет приближенным к нулю. Предупреждаем, что проводить подобные измерения разрешено лишь тогда, когда автомат выключен.

Как только выяснено, что фактор срабатывания – короткое замыкание, то важно узнать, где именно оно случилось. Автоматические выключатели в щитке нужно подбирать в соответствии с соображениями селективности, а это свидетельствует о том, что подействовать должен именно автомат, находящийся наиболее близко к месту возникновения короткого замыкания

Тогда выключатель откликается лишь на замыкания в том звене цепи, которое находится за ним. сравнительно линии.

Потому, к примеру, если включается лишь вводной автоматический выключатель, то место замыкания будет находится именно во вводном щитке. При замыкании внутри жилплощади действует групповой выключатель и иногда совместно с ним – вводной автомат. Именно в этом случае вводной аппарат разрешено смело подключить опять и узнать, какая из групп электроприемников подключена к проблематичному проводу – имеено эта группа не будет действовать. Главное правильно сделать выбор между автоматом и УЗО.

Выяснив данный вопрос, разрешается выключить все электроприемники и опять задействовать групповой автомат. Если автоматический выключатель сработал, то сломан один из выключенных электроприборов, то автомат может не сработать. Найти определенного виновника допустимо или последовательным подключением всех электроприемников, или измерить их входное сопротивление. Другой вариант не подойдет для приборов, которые имеют электронное управление. Поломанный прибор, естественно, подлежит ремонтным работам.

В случае исправности приборов, необходимо произвести проверку розеток, которые входят в состав данной группы: корпуса вскрыть, исследовать и затянуть клеммные зажимы. Розетки проверены, приходит очередь коробок. Их нужно разобрать. Если при проверке не выявлены очевидные поломки, то нужно разъединить провода, чтобы испытать сопротивление среди жил кабелей по отдельности. Такая проверка действительно позволит найти, где именно из кабелей произошло замыкание

Испорченная линия нужно заменить, а жилы в коробке важно опять соединить, применяя сертифицированные зажимы

Неисправности автомата

Причина неисправности автоматических выключателей в основном заключаются в низком качестве исполнения. Поэтому, если вы сомневаетесь в качестве автомата, при его отключении, нужно проверить его методом замены на рабочий автомат, с таким же номинальным током.  Из-за низкого качества автомата, может присутствовать нагар на подвижном и неподвижном контактах устройства. Как результат возможно оплавление корпуса прибора.

Устройство автоматического выключателя

Из-за не плотного прилегания поверхностей контактов, возникает искрение и как правило появляется нагар. Возникновение нагара происходит из-за увеличения сопротивления между контактами и их перегрева. От перегрева контактов устройства греется тепловой расцепитель, что вызывает его ложное срабатывание и отключение прибора.

Неисправность автоматического выключателя может вызвать плохой прижим соединения проводов на входных и выходных контактах. Поэтому затягивать соединения проводов и контактов нужно с достаточным усилием, но не перетягивать, так как возможно повреждение корпуса.

Нагар на подвижном и не подвижном контактах автомата

Для надежного крепления проводов при монтаже, рекомендуется использовать одинаковые сечения монолитных проводников в местах их соединений на автоматах. Выбивать автомат с номинальным током до 10 А может при включении стабилизатора, перегорании лампы накаливания, включении электродвигателя, когда происходит бросок тока превышающий номинал автомата.

Выбор автомата по мощности (току) нагрузки

Хотя основное назначение автомата — это защита электропроводки, при определенных условиях целесообразно рассчитывать автомат по току нагрузки. Это возможно в тех случаях, когда отходящая от автомата линия предназначена для питания одного конкретного электроприбора. В бытовых сетях это может быть электроплита или кондиционер, какой-либо станок, электрокотел и т.д. Как правило, нам известен номинальный ток электроприбора, либо мы можем вычислить его, зная мощность нагрузки. Так как проводка выбирается с определенным запасом, то в данном случае номинал автомата обычно меньше того, который мы бы получили, рассчитывая по допустимому току провода. Поэтому при каких-либо замыканиях внутри электроприбора или его перегрузках наша защита сработает, защитив его от дальнейшего разрушения.

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

  1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
  2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
  3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
  4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

  1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
  2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
  3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
  4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.

Проверка автоматического выключателя

Сделайте элементарную проверку автоматического выключателя.

  • Отключите электропитание квартирного щитка;
  • Отключите все автоматы защиты;
  • Пощелкайте рычаг взвода автоматического выключателя. Он должен включаться и выключаться с характерным звуком «щелк».
  • Если щелчка не слышно автомат неисправен и требует замены.
  • Если щелчок есть, измерительным прибором измерьте сопротивление между клеммами автомата защиты. При «вкл.» автомата сопротивление должно быть близко к нулю. При «выкл.»  автомата сопротивление должно быть близко к бесконечности.

Вообще говоря, заводская неисправность автоматических выключателей не такая уж редкость и выбор автомата защиты имеет важное значение. Что уж говорить о возникающих неисправностях автоматов в процессе работы

Нельзя исключать неисправность самого автомата защиты, как основной причиной его периодического отключения.

Установка автоматического выключателя дело простое, а такая замена может избавить вас от капитальных работ по поиску других неисправностей электрики квартиры.

Ehto.ru

Превышение номинального тока автомата

Если превышен допустимый ток выключателя, то тепловой расцепитель нагреваясь, отключит контакты автомата от электросети. Время отключения зависит от величины тока. Для старой электропроводки устанавливается автомат на 16 А.

Для новой, с медными проводами и сечением 2,5 мм² устанавливают выключатель на 25 А. Чтобы обойти причину перегрузки, когда выбивает автомат в щитке, нужно все электроприборы и освещение включать так, чтобы не превысить номинальный ток автомата.

Если вам нужно включить разные электроприборы с общей мощностью выше допустимой нагрузки автоматического выключателя, тогда нужно использовать реле приоритета. После отключения автомата, нужно выждать некоторое время, чтобы остыла биметаллическая пластина теплового расцепителя, иначе автомат не включится.

Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

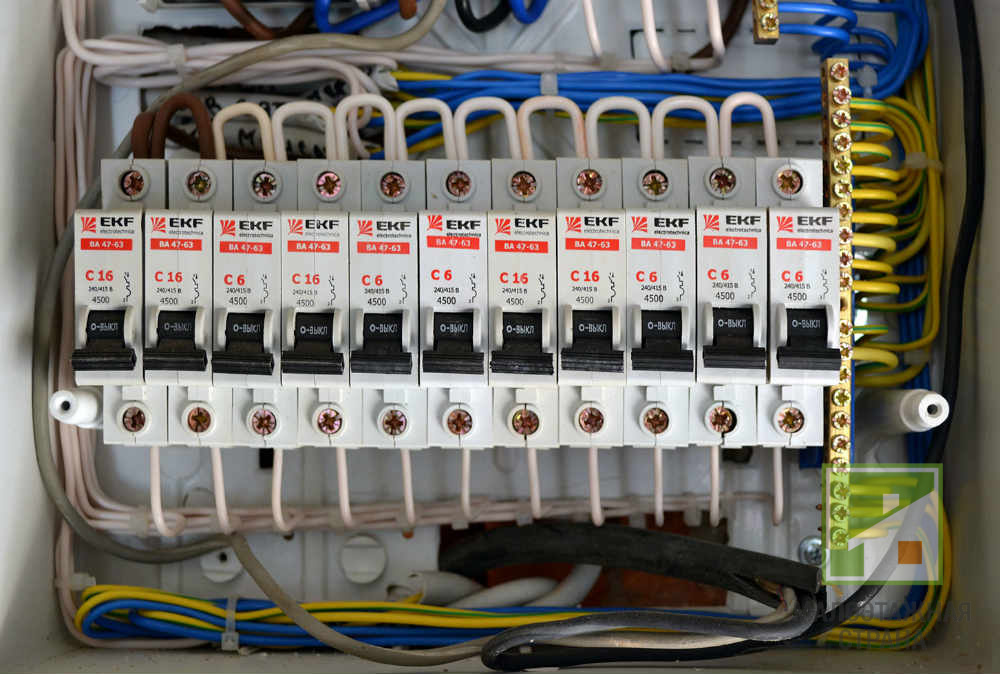

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

  • автоматические выключатели;
  • контакторы;
  • УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

  • основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
  • монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
  • выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

  • перегрузка сети;
  • поломка включенного в цепь устройства;
  • поломка осветительного прибора;
  • неисправность выключателя;
  • короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.

Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.

После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения. Выключатель нужно выбирать правильно, не превышая номиналы

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Выбивает автомат в щитке — как определить, где происходит замыкание

Отправим материал на почту

  • Причины срабатывания автоматического выключателя
  • Причина №1 — перегрузка в домашней сети
  • Причина №2 – неисправность бытовых приборов
  • Причина №3 – неисправность AB
  • Причина №4 – замыкание проводки
  • Другие причины
  • Заключение

Если выбило автомат в щитке, то этому можно дать только два разумных объяснения: где-то происходит короткое замыкание или возникает перегрузка в домашней сети. Конечно, устранение такой неполадки не терпит отлагательств, ведь жизнь современного homo sapiens неразрывно связана с электроэнергией на всех уровнях его деятельности (или бездеятельности). Чтобы определить место неисправности (причину аварии) нужно обладать пониманием ситуации – ясно представлять себе те участки, где это могло произойти.

Что делать, если отключили свет?

Если все-таки электричество отключили, какие меры необходимо принять, чтобы исправить ситуацию:

  1. Не стоит сразу же бездумно бежать и оплачивать все квитанции. Иногда коммунальщики могут прибавить некоторую сумму, что является незаконным. Нужно снять показания счетчика и оплатить все по нему.
  2. Некоторые люди решаются обратиться в суд. Этот метод не очень хорош, шанс того, что через суд восстановят подачу электричества, равен нулю, но в течение всего периода придется переехать в другое место, где есть свет, иначе как жить без холодильника, электроплиты или стиральной машины?
  3. Незаконно подключиться к электрической сети с помощью толстой проволоки и вилок для розетки либо переходника. За это нарушение предусмотрен штраф, который прибавится к сумме за неуплату.
  4. Обращение к соседям. С соседом можно договориться за определенную сумму в месяц стать поставщиком электричества. На такой манипуляции коммунальщики ловят гораздо реже, однако и тут есть риск «обзавестись» штрафом.

Куда обращаться за подключением?

Чтобы свет снова был в квартире или доме, нужно обратиться в местую компанию, которая предоставляет услугу. В том случае, когда не хватает финансов оплатить долги, можно написать заявление об отсрочке. Сотрудники службы не могут отказать в этом требовании.

Юристы советуют! В том случае, если заявление одобрили, потребитель должен получить на руки документ, где четко прописано, что есть отсрочка на определенное время. С ним можно идти в управляющую компанию, внести какую-либо денежную сумму (обычно не более 1000 рублей).

После этого остается только ждать электрика, который в назначенное время придет и снимет пломбу со счетчика, восстановит подачу электричества.

Ответственность за самовольное подключение

Любые незаконные действия подвергаются наказанию в виде штрафа или лишения свободы. В случае незаконного подключения к электросети, то есть самовольное, назначается штраф в крупном размере – от полутора до двух тысяч рублей. В случае, если закон нарушило юридическое лицо, то штраф увеличивается до четырех тысяч рублей.

Полезно знать! Эта сумма плюсуется к существующим долгам за свет. Кроме того.некоторые управляющие компании требуют оплаты работы электрика, который повторно подключал свет. Такое действие правомерно.

Любую услугу нужно оплачивать вовремя и в полном объеме.чтобы в последствии не возникало проблем. Если появляются финансовые проблемы, то можно написать заявление об отсрочке

Важно контролировать процесс отключения электричества, чтобы не попасться на уловки мошенников

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас: +7 (Москва)+7 (812) 407-26-30

При каком токе сработает автомат?

В современных автоматах встроенно две защиты: электромагнитный расцепитель и тепловой, каждый
выполняет свою важную функцию. Электромагнитный расцепитель призван защищать от коротких замыканий
, иногда от неисправных электроприборов. Ток короткого замыкания очень большой и очень опасен для
проводки, приборов учета, поэтому необходимо моментальное срабатывание автомата, как правило время
срабатывания электромагнитного расцепителя не превышает 0,1 секунды или меньше (зависит от класса
токоограничения автомата), зависит от конкретного
прибора. Ток срабатывания такого расцепителя превышает номинальный в 5-10 раз! Естественно, от
незначительной перегрузки он не защитит. Для защиты от перегрузок предназначен тепловой расцепитель.
Время его срабатывания значительно дольше чем у магнитного, однако срабатывает тепловой расцепитель
даже от незначительных перегрузок. Тепловой расцепитель может сработать и за секунду, а может
«думать» целый час. Так вот, если 5-10 кратные перегрузки КЗ в течение 0,1 секунды провод переживет,
то целый час «висеть» под током, в 1,5 раза превышающем номинал автомата способен не всякий провод!

Поэтому давайте обратим внимание на более медленную, но более чувствительную защиту — тепловой
расцепитель автомата.

Отключение автоматического выключателя по причине его неисправности

Помимо вышерассмотренных аварийных режимов, которые имеют место при эксплуатации квартирной электрики, возможно также отключение автомата в щитке по причине его неисправности. Делать вывод о том, что автоматический выключатель неисправен можно лишь только в том случае, если вы убедились в том, что нет причин для его отключения.

Автомат может отключаться по причине наличия конструктивных неисправностей (брака). Например, его номинальные характеристики, в частности номинальный ток нагрузки может не соответствовать значению, указанному на аппарате. Например, автоматический выключатель имеет номинальный ток 32 А, но он отключается при токе не более 20 А. При этом корпус аппарата нагрет, что свидетельствует о причине срабатывания теплового расцепителя. Если разница между номинальным током и током нагрузки, при котором происходит отключение автомата, небольшая, то это не является признаком неисправности данного электрического аппарата, так как фактические параметры автоматического выключателя зависят от температуры окружающей среды, класса аппарата,

Возможно также срабатывание автомата по причине некачественного контакта в месте подключения проводов к выключателю. Ослабленный контакт приводит к нагреву контактной пластины автоматического выключателя и соответственно самого электрического аппарата и ускорению срабатывания теплового расцепителя.

Необходимо произвести осмотр автоматического выключателя. Оплавление корпуса автоматического выключателя в месте подключения провода, а также изоляции подключенного провода свидетельствует о том, что причиной отключения аппарата стал его перегрев из-за некачественного контактного соединения.

Возможно, корпус еще не успел оплавиться, поэтому необходимо попробовать корпус на предмет его нагрева и также проверить надежность контактного соединения проводников.

Что делать в данном случае? Если корпус автоматического выключателя сильно оплавлен, то высока вероятность того, что он будет работать некорректно. Поэтому он подлежит замене в обязательном порядке.

Если оплавление корпуса незначительное и не привело к его деформации, то необходимо произвести подтяжку контактных соединений, при необходимости заново подключить жилу провода (кабеля).

Если нагрузка бытовых электроприборов больше, чем номинальный ток автомата, то прежде чем ставить автомат на больший номинальный ток, необходимо убедиться в том, что электропроводка сможет выдержать нагрузку, которая будет протекать по ней в случае установки нового защитного аппарата. Если сечение кабеля или провода электропроводки не рассчитано на номинальный ток установленного аппарата, то это в скором времени приведет к повреждению линии электропроводки.

Также важным критерием нагрузочной способности электропроводки является ее техническое состояние. В случае неудовлетворительного технического состояния электропроводки. установка автоматического выключателя на больший номинальный ток не рекомендуется, так как надежность электропроводки значительно снижается.

Шум в АКПП на холодную: причины

Если проблема проявляется только “на холодную”, ездить еще можно, но вот когда коробка не перестает шуметь даже при прогретом узле, тут уже необходимо вмешательство специалиста. Промедление может привести к серьезной поломке.

Причиной шума, когда коробка еще не прогрета, особенно часто является заклинивание муфты генераторного шкива. Можно попробовать открыть капот и немного проехать назад или вперед. Будет ясно видно, как дергается ремень передачи.

Обычно водители сразу меняют ремень и натяжной ролик. Да, проблема может быть и в них, но все же сначала нужно осмотреть шкив. Чтобы его проверить, нужно несколько раз прокрутить шкив сначала в одну, а потом в другую сторону. Если шкив при прокручивании идет неровно, его придется поменять. Работы здесь на 10 минут.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Правила сборки распределительных коробок и установки автоматов

На площадке у большинства людей стоят старые добрые пробки. Одноразовые. Жила сгорает, приходится делать жучки – тонкий провод напаивается на обе стороны предохранителя. Характеристики прибора меняются, мощность срабатывания становится неопределенной. Справочники технических данных для тока выдают рабочее значение, которое проводка тянет в течение долгого времени. К примеру, к проводу ПВС 3х0,75 соответствуют сведения:

  1. Номинальный ток 16А. Встречаются данные – параметр трехжильных кабелей составляет 14А.
  2. Мощность 2300 Вт. Возникает первая задача. Ток в 16А помножить на напряжение в 230В, получается 3700 Вт, 14 А – выходит 3220. Откуда, спрашивается, берется цифра 2,3 кВт?
  3. Пиковый ток составляет 4,5 кА. Из характеристик, оценив количество жилок в ветви, найдем полезные сведения. К примеру, как долго выдержит медный волос в случае нештатной ситуации. Допустим, жгут сплетён из 15 жил. Каждая выдерживает 4,5 кА / 15 = 300А. Это много. Даже в современных новостройках редко ставят автоматы выше 63А. Понятно, при использовании даже одной жилы проводка сгорит раньше, нежели выбьет пробку.
  4. Часто встречаются фантастические сведения, называющие диапазон подавляемых помех и длину кабеля.

Итог: самостоятельно найти достоверные сведения сложно. Лучше пользоваться официальными стандартами. Причем в ГОСТ сложно найти рабочий ток, не говоря уже о максимальном. Присутствуют сведения: для сечения 0,75 квадратных миллиметра рабочее значение составляет 6А. Значение регламентировано по факту (см. таблицу 9а ГОСТ 7399). Если брать типичные автоматы защиты на 50А, им соответствует медная проводка с сечением жилы 0,75 квадратных миллиметра.

Заметили – цифры отличаются от приведенных выше. Государство не подразумевает возможности восстановления населением сгоревших пробок. Нужно покупать в магазине. Автомат защиты хорош тем, что многоразовый. Специальный прибор гарантированно отключит напряжение в экстренном случае. Те, кто считает, что 50А – значение срабатывания, ошибаются. Это рабочее значение. Нештатна ситуация с многократным превышением. И факт объясняет необходимость деления квартиры на ветви.

Допустим, рекомендуется верхнее освещение класть жилой 1,5 квадратных миллиметра по меди, для духовок и электрических плит – 4. Понятно, порог выгорания изоляции различается. Единственный автомат на входе в квартиру не может одинаково защитить все. Получается, прибор лишь убережет дом от пожара (да и то не факт). Схема подключения автоматов в щитке выглядит следующим образом:

  • Подъездной щиток больше нужен для электриков, копаться в нем самостоятельно и что-то менять не имеем права. Проводка относится к общему имуществу, обслуживаемому управляющей компанией. На площадке стоят автоматы, способные вырубить электричество в квартире. В реальности на квартиру приходятся две пробки.
  • Внутри квартиры ставится электрощиток. Часто габариты не позволяют встроить оборудование в стену, приходится изыскивать место. К примеру, разместить в районе потолка.

В заключение

Автоматы в щитке должны располагаться в строгом порядке

Строгое соблюдение технологии подключения должно стать основополагающим в деле установки. На вопрос, как подключить пакетник автомат, ответ будет один – главное, безопасно. Неправильная установка может привести к пожару и поломке не отдельно взятого прибора, а всей электрической цепи и большого количества бытовых приборов. Чтобы избежать подобных неприятностей, достаточно не торопиться, выполнять действия последовательно, с использованием качественных инструментов. При установке УЗО существуют свои нормативы и тонкости.

Подробнее об установке можно узнать из видео:

Вывод

В заметке мы намеренно не коснулись факторов, когда автомат срабатывает при дефекте линии во время ремонта – это вопрос другой направленности.Именно поэтому мы не и стали затрагивать случаи, когда действует дифференциальный автоматический выключатель. Сработал автоматический выключатель это всегда не вовремя.

Подведя итоги, напоминаем, что наиболее известный вариант устранения проблемы срабатывающего автомата – установка вместо него автомата большего номинала – категорически не допустим. Автоматические выключатели – это автоматы, предупреждающие пожары и поломки. Чтобы обеспечить безопасность нужно правильно подобрать номинал автомата. Бездумно выбранный автомат не исполнит своих защитных функций и не предотвратит опасных процессов работы электрической сети.

Похожая статье по этой теме: Как выбрать автоматический выключатель по количеству полюсов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
