Паяльник из прикуривателя своими руками

Зачем может понадобиться

Инфракрасный паяльник позволит с легкостью проводить небольшой ремонт электронной аппаратуры в домашних условиях. Такая самоделка с использованием прикуривателя позволяет осуществлять выпаивание из плат малоразмерных деталей.

Самоделка позволяет аккуратно проводить демонтаж деталей на платах, когда вокруг выпаиваемого компонента расположено большое количество обвеса. Применение такого устройства дает возможность проводить ремонтные работы на разных платах без применения фена, который в процессе эксплуатации может потоком горячего воздуха повредить расположенные на плате по соседству радиокомпоненты.

Что необходимо знать о паяльнике 12 вольт

Паяльник 12в обладает небольшим жалом, которым удобно паять самые тончайшие выводы микросхем. Корпус НП не заслоняет полный обзор радиодеталей на печатной плате или схемах различных гаджетов. При контакте с термочувствительным компонентом жало минипаяльника никогда не перегреет его.

В качестве источников питания для НП используют различные аккумуляторы: от автомобильной АКБ, батареи шуруповёрта, блока из батареек 18650 до обыкновенного адаптера 220/12 в.

Низковольтный паяльник настолько прост в изготовлении, что домашнему радиомастеру несложно будет сделать его самому. В то же время можно приобрести надёжный инструмент по оптимальной цене на радиорынке.

Устройство фена

Паяльную станцию в виде фена принято использовать для того, чтобы расплавлять или размягчать пластмассовое изделие, тонкий металл или олово. Подавать воздух высокой температуры представляется возможным только после его проходе через сильно разогретую спираль. Для того чтобы создать паяльный фен самостоятельно, потребуется внимательно ознакомиться с его конструкцией.

Составляющие конструкции паяльного фена:

  • нагреватель (специальный корпус-трубка);
  • крыльчатый вентилятор либо насос, который подает поток воздуха;
  • ручки, включателя, датчика температуры.

Иногда можно также использовать специальные насадки, позволяющие менять поток струи.

Схема управления

Рассмотрим принципиальную схему управления феном, которая питается от одного источника. Данный факт значительно упрощает эксплуатацию устройства.

Главным элементом данной схемы является стабилизатор параметрического типа, который собран на транзисторе VT1, стабилитронах D5, D6, D7 и сопротивлении R1. Данное устройство гарантирует стабильность напряжения паяльного фена, в то время когда напряжение источника может изменятся из-за регулировок воздушных потоков.

Для того чтобы изменить скорость вентилятора используется выключатель SA1, который имеет два положения – 8В и 12В.

Стабилитрон D8 и предохранитель FU1 осуществляют защиту от предельных напряжений. Когда напряжение поднимается до 15 Вольт, диод открывается и предохранитель перегорает.

Разберемся, почему в данной конструкции лучше всего использовать именно параметрический стабилизатор. При использовании переменного тока, пики напряжения способны достигать предельных значений. Это выведет из строя микросхему. Пример привести довольно просто. При напряжении в 30 Вольт (переменный ток) пик составит:

Окончательная сборка

Сборка самодельной паяльной станции осуществляется в несколько этапов. Вначале собирают нагревательный элемент. Он состоит из 5 спиралей и керамической изоляционной трубки. Керамическую трубку можно заимствовать из телевизора (линия задержки содержит как раз то, что нужно).

Затем наматывают спираль нагревательного элемента. Производить намотку будущей спирали лучше всего при помощи дрели.

Одной из самых сложных деталей конструкции является корпус нагревателя. Его принято собирать из стакана, трубы и шайбы.

Удивительно, но стакан с внешним диаметров 1,65 см. идеально подошел от старой литий-ионной батареи. Именно в такие корпусы заключают химическую начинку. Перед тем как разбирать батарею ноутбука, ее следует полностью разрядить. Для этого используют низкоомные мощные резисторы.

В качестве корпуса паяльного фена можно использовать бутылку от газировки объем 1 литр. Бутылка выбирался исходя из размеров вентилятора.

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

  • низкое качество заполонившей наш рынок китайской продукции;
  • высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.

Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

Видео: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.

Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

  • силовой трансформатор;
  • медная шина;
  • медная проволока для жала;
  • материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.

Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.

Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.

Подключение паяльника 12 В

Паяльник ЭПСН

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Из чего можно сделать паяльную станцию

Паяльная станция — полезное в быту, но довольно дорогое устройство. При отсутствии свободных средств сделать приспособление можно своими руками.

Чаще всего основой для паяльной станции в домашних условиях служат:

  • старые утюги;
  • автомобильные прикуриватели;
  • обычные паяльники;
  • галогеновые нагреватели.

Во всех случаях для изготовления агрегата требуется покупать радиодетали — симисторы, резисторы, диоды, транзисторы и другие. Какие именно элементы брать — зависит от конкретного чертежа, выбранного для создания устройства своими руками. Перед началом работ необходимо скачать схему, в которой будут указаны все компоненты и их расположение на печатной плате.

Инфракрасный паяльник из автомобильного прикуривателя

Для изготовления этого самодельного приспособления понадобится автомобильный прикуриватель и блок питания на 12В и 5а.

В данном обзоре автор делает инфракрасный паяльник, при помощи которого можно легко припаять SMD-детали, и в то же время не повредить плату.

Первым делом необходимо будет разобрать автомобильный прикуриватель на запчасти.

Для изготовления самодельного ИК паяльника потребуется только нагревательный элемент, который находится внутри корпуса.

Основные этапы работ

Берем кусок металлической трубки подходящей длины и вставляем в него нагревательный элемент прикуривателя.

Далее потребуется кусок стальной проволоки (можно использовать канцелярскую скрепку, предварительно выпрямив ее).

Стальную проволоку нужно намотать на верхнюю часть, чуть ниже нагревательного элемента.

На конец проволоки автор надевает отрезок трубки, а затем — клемму.

На основную трубку надеваем кусок полипропиленовой трубы, фиксируем к ней тонкую трубку с помощью стяжек (двух штук будет достаточно).

В ПП трубе нужно просверлить отверстие, в которое вставляем двухжильный провод.

Одну жилу необходимо подключить к клемме, а вторую — к задней части корпуса, в котором установлен нагревательный элемент.

Куда подключать «+» или «-» принципиального значения не имеет.

Ручку паяльника обматываем изолентой (тряпичной или ПВХ), устанавливаем заглушку и подключаем провод к БП.

Подробно о том, как сделать инфракрасный паяльник из автомобильного прикуривателя, смотрите в видеоролике на сайте.

  Буржуйка из старых дисков

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Паяльный фен из паяльника

В общем, как и обещал в посте. Сделал и проверил эту диайвайщину.

Далее потребуется кусок стальной проволоки (можно использовать канцелярскую скрепку, предварительно выпрямив ее).

Стальную проволоку нужно намотать на верхнюю часть, чуть ниже нагревательного элемента.

На конец проволоки автор надевает отрезок трубки, а затем — клемму.

На основную трубку надеваем кусок полипропиленовой трубы, фиксируем к ней тонкую трубку с помощью стяжек (двух штук будет достаточно).

В ПП трубе нужно просверлить отверстие, в которое вставляем двухжильный провод.

Одну жилу необходимо подключить к клемме, а вторую — к задней части корпуса, в котором установлен нагревательный элемент.

Куда подключать «+» или «-» принципиального значения не имеет.

Ручку паяльника обматываем изолентой (тряпичной или ПВХ), устанавливаем заглушку и подключаем провод к БП.

Подробно о том, как сделать инфракрасный паяльник из автомобильного прикуривателя, смотрите в видеоролике на сайте.

Оцените запись

Изготовление паяльника из резистора

Простое миниустройство для пайки мелких деталей делают из простого резистора. Для его изготовления потребуется следующее:

  • отечественный резистор (25 Ом/ 2 Вт);
  • небольшая деревянная планка;
  • два куска медной проволоки в ПВХ оболочке;
  • сетевой адаптер или аккумулятор шуруповёрта на 12 вольт.

Сборка:

  1. Один из выводов сопротивления будет служить жалом. Его зачищают и оставляют длину 1 см.
  2. Второй конец резистора должен быть не короче 1,5 см.
  3. Передний колпачок радиодетали оборачивают оголённым кольцом одного из отрезков медного провода.
  4. Через 50 мм на проводе делают петлю и фиксируют её шурупом на деревянной рейке.
  5. Очищенный от изоляции кончик второго отрезка припаивают к длинному выводу резистора.
  6. Свободные концы проводов зачищают и присоединяют к 12 вольтовому источнику питания.
  7. Жало минипаяльника разогревается до температуры плавления припоя через несколько минут.
  8. Деревянную рейку используют как рукоятку паяльника.

Дешёвая замена паяльного фена: инфракрасник из автомобильного прикуривателя

Современные печатные платы практически невозможно отремонтировать при помощи обычного паяльника. Да и на старых обычных платах выпаять деталь, имеющую более двух ножек, уже становилось проблематично. Для этих целей и были придуманы паяльная станция и фен. Однако не у каждого есть возможность приобрести подобное оборудование. Сегодняшняя статья Максима Суркова из города Самара поможет читателям справиться с такой проблемой без лишних затрат.

Всё своё свободное время я посвящаю различным самоделкам, которые могут мне пригодиться для выполнения той или иной задачи по ремонту электроники и бытовой техники. Несмотря на то, что всё оборудование для этих целей у меня в наличии, жажда сконструировать замену заводским устройствам сильнее. И сегодня хочу предложить вашему вниманию ещё один из таких приборов, для сборки которого мне не потребовалось ни копейки. Речь в моём обзоре пойдёт об инфракрасном паяльнике, который с успехом заменяет в работе с печатными платами фен заводского производства.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

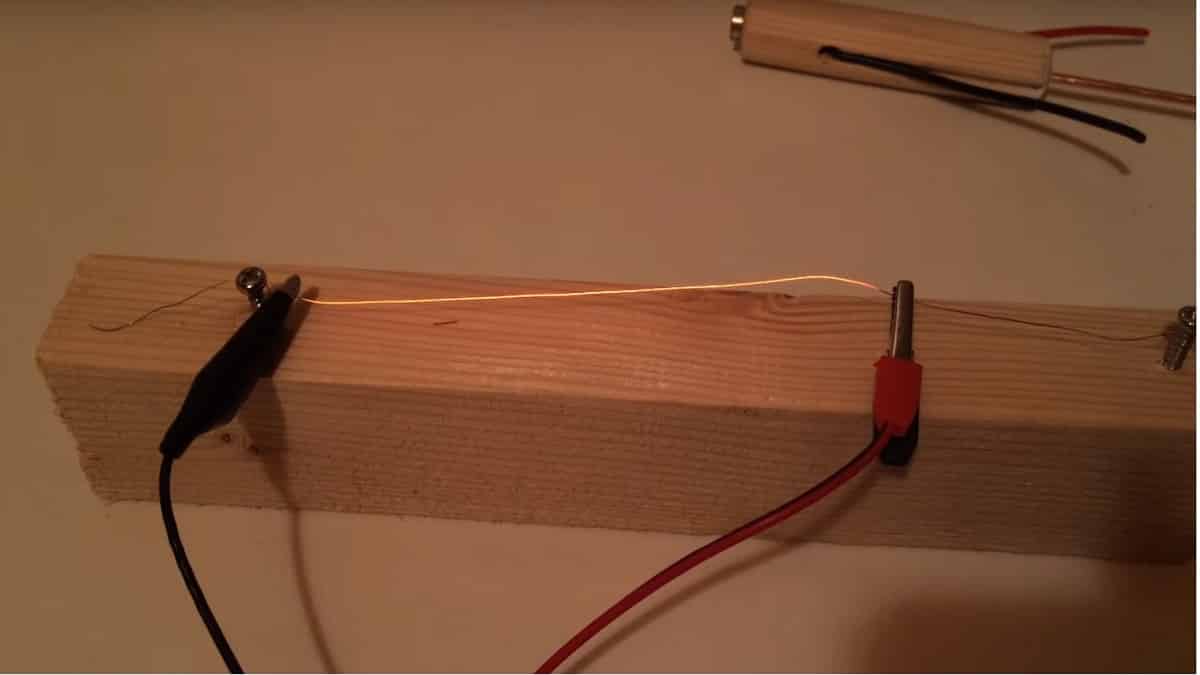

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

  • Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
  • Электрическая дрель и сверла различного диаметра для высверливания отверстий.
  • Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
  • Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
  • Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
  • Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
  • Блок питания на 12В, чтобы сделать мини паяльник.
  • Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

  • Просверлите в торце деревянной заготовки два несквозных отверстия – в одном из них будет размещаться жало, а другом разъем питания.

    Рис. 5: просверлите отверстия в торцах

  • На уровне конца торцевого отверстия под разъем питания просверлите с двух боков отверстия меньшего диаметра. Лучше расположить их под наклоном, так как затем в них нужно будет протянуть питающие провода.

    Рис. 6: высверлите отверстия по бокам

  • От просверленных отверстий для вывода проводников электрического тока до отверстия установки нагревательного стержня вырежьте углубления и поместите в них провода от разъема.

    Рис. 7: поместите провода от разъема

  • Отрежьте из толстой медной проволоки, около 2,5мм в диаметре, заготовку под жало.
  • При помощи алебастровой смеси установите нагревательный стержень для паяльника в отверстие и дождитесь засыхания раствора до плотного состояния. Как правило, это занимает всего пару минут.

    Рис. 8: зафиксируйте жало

  • Наденьте на стержень кусок стеклотканевой изоляции и зафиксируйте при помощи скрутки медных проводов.
  • Намотайте на стеклотканевую трубку нагревательную спираль и прикрепите ее к выводам.

    Рис. 9: намотайте нихромовую проволоку

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

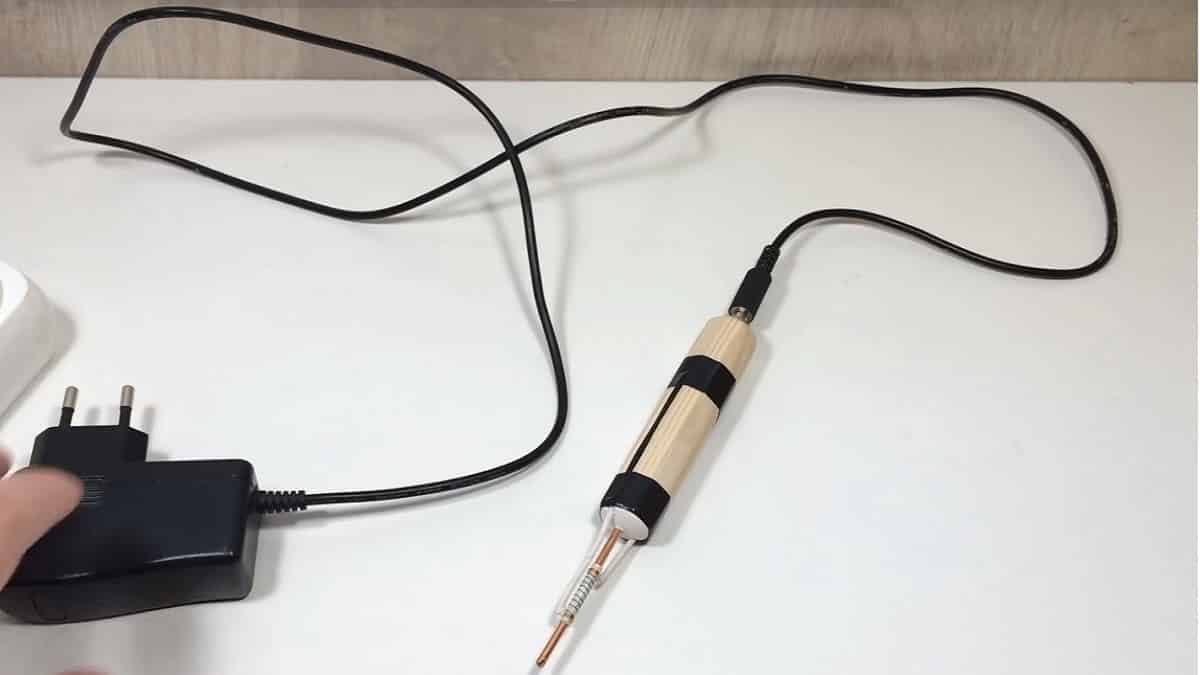

Рис. 10: готовый миниатюрный паяльник

Самодельная ИК (инфракрасная) паяльная станция

В мастерской любого радиолюбителя имеется один, а может и сразу несколько паяльников. Но вот паяльная станция, особенно инфракрасная – для многих лишь мечта.

Дело в том, что это профессиональное оборудование, применяемое для качественной пайки таких сложных элементов, как чипы BGA (от английской аббревиатуры Ball grid array, что в переводе может звучать как «Массив шариков», полный русский аналог – «поверхностно-монтируемые интегральные схемы»).

Рис. 1. Пример чипа BGA

Припаять или даже отпаять такой чип обычным паяльником невозможно. С определенной долей вероятности может помочь паяльный фен, но только для отпайки и только если микросхему можно потом выбросить…

Дело в том, что в данном случае требуется:

  1. Нагрев сразу с двух сторон;
  2. Равномерное проникновение тепла сквозь тело микросхемы (такое делает возможным ИК-излучение);
  3. Точный контроль температуры в процессе работ.

А все это напрямую связано со сложной логикой работы устройства и дорогостоящими нагревателями и датчиками.

Наверное, поэтому готовые ИК паяльные станции стоят от 30 тыс. руб. (даже при заказе из Китая).

Инфракрасная паяльная станция из прикуривателя

Даже если собрать все необходимые детали для ИК станции, их совокупная стоимость получится ненамного ниже готового варианта. А значит, если у вас ограниченный бюджет, материал ниже – для вас.

На форумах такое устройство ласково прозвали «прикуяльником», так как оно представляет из себя паяльник с прикуривателем вместо жала.

Выглядит он приблизительно так:

Рис. 2. Инфракрасная паяльная станция из прикуривателя

На самом деле, паяльник используется скорее просто как держатель (внутри уже нет нагревательного элемента, развязка меди и стали сделана специально).

Схема управления нагревателем строится на базе простых и недорогих элементов.

Рис. 3. Схема управления нагревателем

Если под рукой нет таймера 555, можно взять серию UC384x. Тогда схема будет иметь следующий вид:

Рис. 4. Схема управления нагревателем с UC384x

Блок питания +12В можно сделать из трансформатора и диодного моста (самый элементарный, диоды лучше всего смонтировать на радиаторе).

Как видно из схемы – контроля температуры нет.

При таком количестве элементов можно обойтись и без печатной платы. Отлично справится макетная, а при определенной сноровке и наличии свободного пространства в корпусе – подойдет монтаж на весу.

Рис. 5. Монтаж платы

Нижний подогрев должен обеспечивать правильный термопрофиль для припоя. Графики для свинецсодержащих и бессвинцовых припоев приведены ниже.

Рис. 6. Графики для свинецсодержащих и бессвинцовых припоев

Конечно, регулирование температуры и поддержание её на заданном уровне – сложная задача (в норме требуется термопара, логика обработки данных с нее и т.д.).

Но сделаем простой ход – нагрев будем регулировать обычным димером (от осветительных приборов), а в качестве источника тепла используем готовую галогеновую лампу на 150 Вт.

Температуру можно выставить по внешнему термометру, или «на глаз» (экспериментальным путем).

Вариант нижнего нагревателя.

Рис. 7. Вариант нижнего нагревателя

Здесь в качестве платформы используется старая печатная плата с медной фольгой (чистым текстолитом повернута вверх).

Таким образом, в качестве конечного результата:

  1. Подогрев снизу осуществляется галогеновой лампой, включенной в сеть 220 В. Ее мощность регулируется димером.
  2. Пайка осуществляется с помощью прикуривателя. Его мощность нагрева регулируется переменным резистором (смотри схему).

Процесс выглядит так.

Рис. 8. Процесс пайки

Конечно, для обычных микросхем пайка может осуществляться и без нижнего подогрева.

Можно работать и только с нижней платформой (например, если нужно демонтировать большое количество радиоэлементов сразу), но следует проявлять особую осторожность, так как при излишнем перегреве дорожки могут отслоиться от текстолита. Такая паяльная станция подойдет только для кратковременной работы в быту

Такая паяльная станция подойдет только для кратковременной работы в быту.

Другие способы реализации

В сети можно найти много других вариаций на тему создания ИК-станции своими руками, но все они имеют бюджет 10 тыс. руб.+, что сводит на нет все усилия.

То есть, если учесть возможность ошибки в процессе монтажа (по неосторожности или по неопытности) или поставки некачественной детали (что случается часто при взаимодействии с зарубежными продавцами), а также другие нюансы, то проще и надежнее приобрести готовое решение

Монтаж гнезда питания паяльника, протяжка проводов

К обычному гнезду, подходящему к адаптеру от старого телевизора, я припаял 2 провода – красный и чёрный, которые были протянуты сначала через центр, а после разведены по двум сторонам ручки сквозь более тонкие отверстия. Гнездо для подключения штекера от блока питания было погружено в рукоятку с торца, после чего зафиксировано при помощи термоклея. Остывает он быстро, после чего, соединение становится достаточно жёстким.

Конечно, можно было сразу протянуть провода от адаптера, отрезав штекер, однако я решил, что вариант с отсоединяемым блоком питания будет намного удобнее не только при хранении, но и в процессе эксплуатации. И, забегая немного вперёд, могу сказать, что не прогадал.

Фиксируем гнездо в рукоятке при помощи термоклея

Описание процесса ИК-пайки

Процесс инфракрасной пайки состоит из нескольких фаз:

  1. Печатную плату помещают на платформу станции.
  2. Её фиксируют боковыми упорами и дополнительными рейками.
  3. Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
  4. На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
  5. Термопару на гибкой трубке подводят непосредственно к месту пайки.
  6. С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
  7. К месту пайки подводят светильник на стальном гибком шнуре.
  8. Включают станцию нажатием стартовой кнопки.
  9. По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
  10. Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена.

В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера.Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса. Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита. При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Подведём итоги проделанной работе

Как видите, сделать инфракрасный паяльник своими руками из обычного автомобильного прикуривателя, который может заменить фен, довольно просто. Я не берусь утверждать, что он полностью заменит заводское оборудование, но для выполнения таких работ, как выпаивание радиодеталей, он вполне сгодится. По сути, на изготовление инфракрасного паяльника я не потратил ни копейки, что также говорит в его пользу. Сейчас в планах установка на подачу питания реостата для регулировки температуры. Но основной задачей для меня является поиск способа более точечной подачи температурного потока. Быть может, у кого-то из читателей есть мысли по этому поводу? Буду признателен, если вы ими поделитесь со мной. На данный момент у меня таковых нет.

Надеюсь, что инструкция, которую я сегодня изложил, будет полезна начинающим радиолюбителям. Если что-то осталось непонятным, спрашивайте. Я обязательно отвечу на все вопросы. Также интересно ваше мнение о подобных переделках. Для себя я давно решил, что это неплохой способ проведения досуга. А как считаете вы? Если моя статья вам понравилась, прошу обязательно оценить её

Спасибо за внимание тем, у кого хватило терпения дочитать

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Максим Сурков

Предыдущая ИСТОРИИА вам слабо? Как я соорудил диван из трёх досок за один час
Следующая ИСТОРИИВитамины круглый год: полезная и простая сушилка на дачу из бросовых материалов

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашняя баня
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
