Как пользоваться клеммниками ваго (wago)

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Что такое клеммы WAGO и для чего они нужны

Данные устройства решают главные задачи электромонтажа. При работе с ними не требуется особых профессиональных навыков, инструментов. Эти устройства отличаются универсальностью.

Электромеханическая продукция Wago имеет следующие преимущества:

простота монтажа, фиксации одного или нескольких проводов;
возможность легкого изменения конструкции соединения;
отсутствие необходимости использовать дополнительную изоляцию;
универсальность;
возможность проводить визуальную диагностику цепи без разрыва;
компактность, надежность, аккуратность узла.

Эти приспособления широко используются на различных этапах электромонтажных работ. Клеммы отлично справляются со своими задачами в электрощитах, электромонтажных устройствах, распределительных коробках.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

Во время эксплуатации они не требуют никакого технического обслуживания.
Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
Соединение не требует дополнительной изоляции.
Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
Зажим соединительный Ваго обладает компактными размерами.
При необходимости соединение можно с лёгкостью переделать.
За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Как пользоваться

Соединение клеммниками надежнее традиционной скрутки с пропайкой, благодаря этому проводка служит намного дольше, выдерживая высокое напряжение и большой ток. Все современные зажимы Ваго, как пользоваться которыми будет указано ниже, заслужили уважение и признание со стороны многих специалистов.

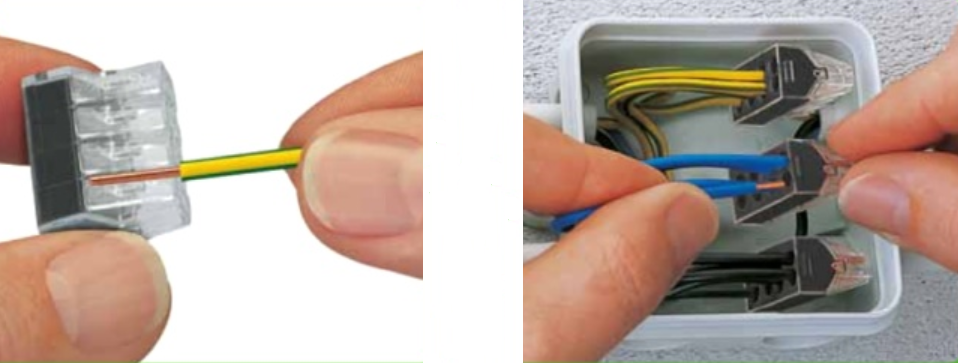

Итак, в качестве примера возьмем самый популярный вид клеммника Wago из серии 222, для использования которого выполняют следующие действия:

Снимают изоляцию с конца провода около 5 мм.
Поднимают в клемме оранжевый зажим.
Вводят конец оголенного электрического провода до упора.
Опускают зажим до щелчка.

После этого провод надежно фиксируется в гнезде, мастер присоединяет аналогичным образом все другие провода. Ничего сложного в том, как пользоваться клеммами Wago, нет, поэтому многие профессиональные мастера активно применяют данные колодки для соединения проводов.

Если спросить у опытного электрика, можно ли скручивать жилы провода, то он ответит, что нельзя, поскольку нагрузка при эксплуатации современных бытовых приборов не малая. При этом скрутки могут не выдержать большого тока и перегреться, что может привести к возгоранию. Поэтому лучше всего использовать при монтаже клеммы Ваго, позволяющие соединять кабели безопасно.

Отдавая предпочтение надежным контактам — клеммникам Wago, а также применяя медный кабель нужного проходного сечения, мастер обеспечивает надежность проводки. В некоторых случаях можно использовать и алюминиевую жилу, однако с течением времени они окисляются, а это приводит к ухудшению контакта. Активное использование клемм Ваго на практике подтверждает высокое качество таких соединений, поэтому стоимость изделий полностью себя оправдывает.

Смотрите это видео на YouTube

Как подключить двухклавишный выключатель самостоятельно

Виды клемм для соединения проводов

Как можно соединить провода в распределительной коробке?

Какие бывают виды клеммных соединительных колодок?

Как правильно соединить медный и алюминиевый провода?

Способы соединения электрических проводов между собой

Способы соединения провода СИП с разными кабелями

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

медных- 24 А,
алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

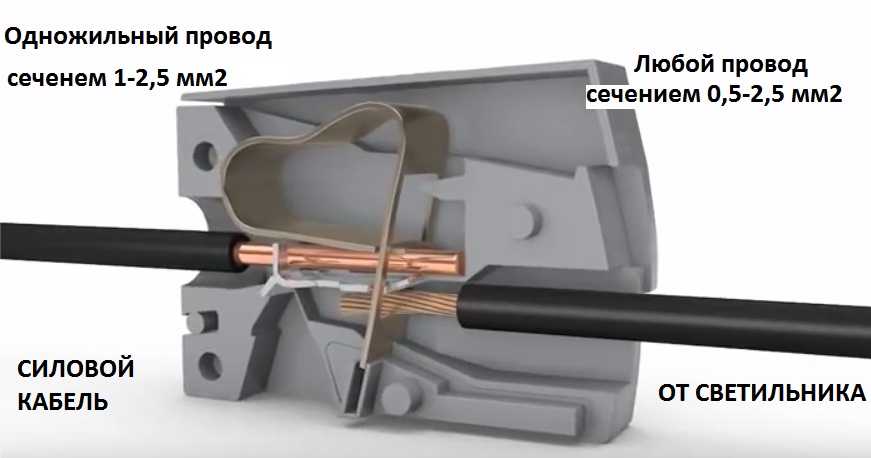

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²)

Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник

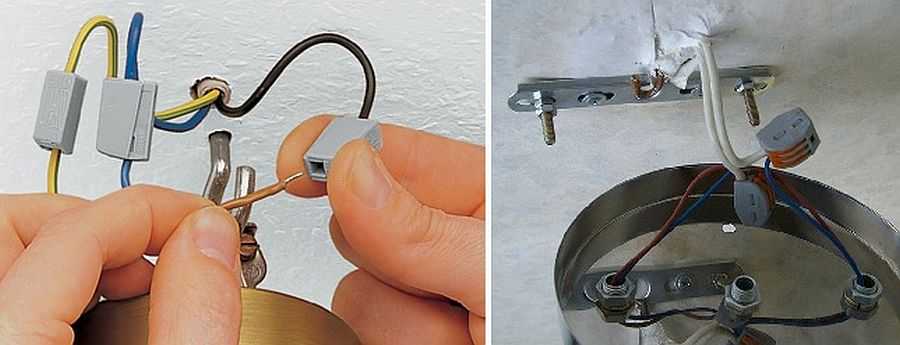

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA

Linect. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

Плюсы и минусы

Преимущества клеммников «Ваго»:

для соединения проводов не требуется специального инструмента;
допускается коммутация жил из разнородных металлов (например, из алюминия и меди);
конструкция зажима позволяет подсоединять проводку разного диаметра;
предусмотрена возможность снятия устройства для повторного использования (в части моделей);
на контактные пластины нанесена смазка, предотвращающая появление окислов (касается некоторых модификаций);
для подсоединения каждого провода используется свой зажим;
из-за уменьшенных габаритов зажимы занимают мало места в распределительной коробке;
пластиковый корпус обеспечивает изоляцию жил электропроводки.

Недостатки:

Согласно правилам эксплуатации электроустановок, при использовании изделий Wago необходимо обеспечить доступ к распределительным коробкам.
Не допускается установка алюминиевых проводов без нанесения кварцевазелиновой пасты на контактирующие поверхности.
На рынке встречается большое количество подделок, которые не соответствуют заявленным характеристикам.

Из-за повышенной температуры пластин происходит разрушение корпуса соединителя, приводящее к коротким замыканиям. При использовании элементов Wago следует учитывать мощность подключаемых приборов и не допускать перегрузки электрических цепей.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Изделия 224 серии

Этот зажим «Ваго» — для многожильных проводов осветительных приборов или иной слаботочной нагрузки. Тонкий проводник осветительного прибора может быть подключён к концу либо в разрыв распределительной сети. Каждая клемма рассчитана на подключение к одному полюсу электрической сети. Сечение проводов распределительной сети — 1-2,5 мм кв., а подключаемого прибора — 0,5-2,5 мм кв. каждого полюса сечением от 0,5 до 0,75 мм². Монтаж клеммы производится в такой последовательности:

При подключении в разрыв распределительной линии питающий провод разрезается.
С обрезанных концов проводов удаляется изоляция на длину 1 см.
Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
Нажать на подвижную часть клеммы и ввести зачищенный провод от осветительного прибора в отверстие квадратной формы до упора.
Отпустить подвижную часть клеммы, зажим зафиксирует провод.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

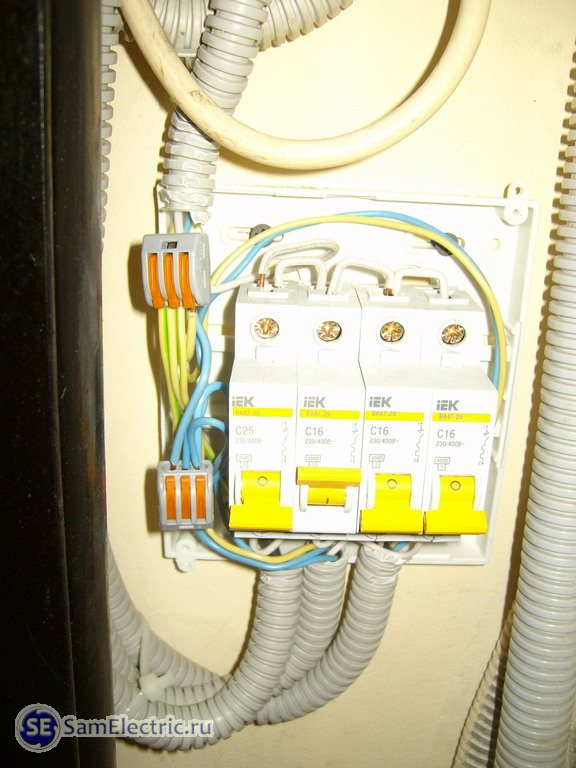

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

Простор для укладки проводов, можно оставить небольшой запас;
Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
Распределительные коробки должны располагаться в доступном для ревизии месте.
Всегда оставляйте запас проводов, достаточный для повторного монтажа.
При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
Рекомендуется устанавливать только в распределительных коробках.
Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
Для более точных измерений показателей рекомендуется использовать приборы.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты

Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

клеммы для монтажа на DIN-рейку;
установочные клеммы для распределительных коробок;
съемные соединители;
клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники Wago используются в разных сферах.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.
